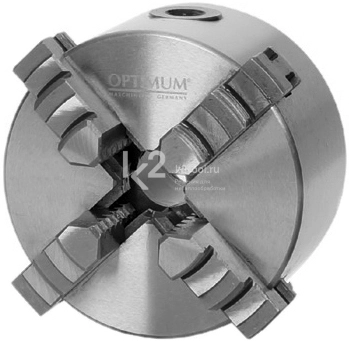

Четырёхкулачковый токарный патрон Ø 80 мм с независимым зажатием предназначен для крепления заготовки, детали или инструмента на шпинделе токарного станка.
Особенности
- Конструкция изготовлена из литого чугуна.
- Посадка выполнена с цилиндрическим центрирующим пояском по стандарту DIN 6350.
- Точность радиального биения менее 0,05 мм.
- Для установки необходим фланец патрона.
Технические характеристики
D | 80 мм |
D1 | 55 мм |
D2 | 66 мм |
D3 | 22 мм |
d | М6 |
H | 59 мм |
H1 | 42 мм |
h | 4 мм |
Скорость вращения | 4800 об/мин |
Комплектация
- Четырёхкулачковый токарный патрон Ø 80 мм.
- Комплект сборных реверсивных кулачков.
- Торцевой ключ для зажимного патрона.
