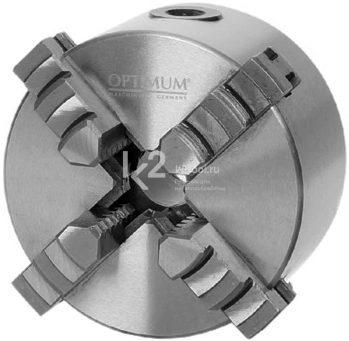

Четырёхкулачковый токарный патрон Ø 80 мм с центральным зажатием предназначен для крепления заготовки, детали или инструмента на шпинделе токарного станка.
Особенности
- Конструкция изготовлена из литого чугуна.
- Посадка выполнена с цилиндрическим центрирующим пояском по стандарту DIN 6350.
- Точность радиального биения менее 0,05 мм.
- Для установки необходим фланец патрона.
Технические характеристики
| D | 80 мм |
| D1 | 55 мм |
| D2 | 66 мм |
| D3 | 16 мм |
| d | М6 |
| H | 66 мм |
| H1 | 50 мм |
| h | 3,5 мм |
| Скорость вращения | 4300 об/мин |
Комплектация
- Четырёхкулачковый токарный патрон Ø 80 мм.
- Комплект одночастных кулачков с возможностью переворота.
- Торцевой ключ для зажимного патрона.
