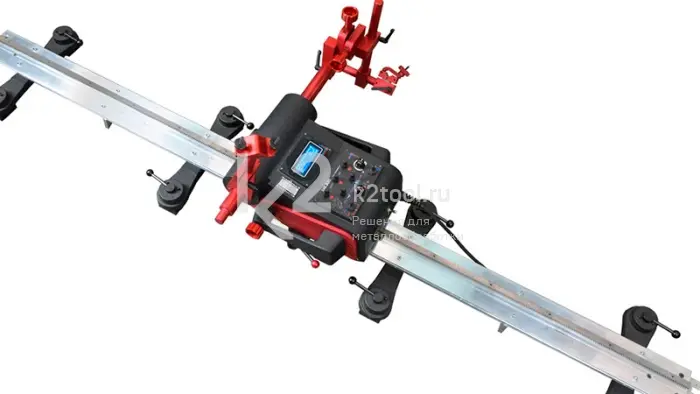

Портативный сварочный трактор со встроенным блоком колебаний. Предназначен для выполнения высококачественных сварных швов большой длины, снятия фаски или вырезания профилей на листах и выполнения угловых сварных швов.
 |
Линейный осциллятор для прямых и трапециевидных сварных швов |  |
Горизонтальная скорость 0-120 см/мин |
 |
Вертикальная скорость 0-110 см/мин |
 |
Непрерывная сварка |  |
Мин. внешний радиус 5000 мм |  |
Мин. внутренний радиус 5000 мм |
Особенности
- Жесткий легкий и компактный цельный корпус из алюминиевого сплава.
- Устройство крепления сварочной горелки для различных типов сварки MIG / MAG горелки с диаметром 16-25 мм.
- Точная настройка горелки.
- Многофункциональный жидкокристаллический дисплей (параметры процесса и предупреждения).
- Система обратной связи, позволяющая стабилизировать скорость движения, снижать до минимума количество дефектов сварного шва.
- Автоматическая система ARC обеспечивает одновременный процесс сварки и передвижения сварочной каретки.
- Непрерывная сварка в различных положениях.
- Доступное меню дисплея.
Технические характеристики
| Параметры сети | 1~ 115–230 В, 50–60 Гц |
| Мощность | 100 Вт |
| Сварка в горизонтальном положении | PA (плоская), PB (горизонтально-вертикальная), PC (горизонтально) |
| Сварка в вертикальном положении | PF (вертикально вверх), PG (вертикально вниз) |
| Минимальной радиус направляющей дуги | 5 м |
| Tип горелки | MIG/MAG |
| Диаметр горелки | 16-22 мм (опционально до 35 мм) |
| Минимальная толщина свариваемого материала | 5 мм |
| Сила тяги при горизонтальной работе | 350 Н |
| Сила тяги при вертикальной работе | 150 Н |
| Диапазон регулировки положения горелки | 0-35 мм (вверх - вниз, влево-вправо) |
| Горизонтальная скорость | 0-120 cм/мин |
| Вертикальная скорость | 0-110 cм/мин |
| Тип колебаний | Линейный |
| Траектория колебаний | Трапецеидальная, треугольная, прямая линия |
| Амплитуда штока колебаний | 0-100 мм |
| Ширина колебаний | 0-50 мм |
| Скорость колебаний | 0-1500 мм/мин |
| Задержка колебания в центре и на вершинах | 0-5 с |
| Максимальная сила тяги штока колебаний | 100 Н |
| Масса | 20 кг |
| Артикул | WOZ-0482-10-20-01-0 |
Конструкция
- Сетевой выключатель
- Панель управления
- Держатель горелки
- Двухкоординатный суппорт
- Шток колебаний
- Дисплей
- Держатель кабеля
- Ручка системы привода
- Кулачковый зажим
- Транспортировочная ручка
- Разъем поджига дуги
Положения сварки
Комплектация
- Сварочный трактор.
- Металлический ящик.
- Узел регулировочный крестообразный.
- UCW-0476-20-00-00-0 держатель горелки короткий.
- UCW-0482-17-00-00-0 крепление кабеля.
- PWD-0466-18-00-00-0 кабель питания 3 м.
- KBL-0466-17-00-00-0 кабель к поджигу сварочной дуги 6,5 м.
- Шестигранный ключ 3 мм.
- Шестигранный ключ 4 мм.
- Руководство по эксплуатации.
Опциональные аксессуары для различных задач
- PKT-0341-13-00-00-0 Регулировка реечной передачи.
- PEP-0482-18-00-00-0 Крепление для транспортировки.
- ZCS-0476-06-01-00-0 Зажим для горелки 16-22 мм.
- ZRZ-0466-19-00-00-0 Зажим для горелки 22-35 мм.
- RZD-0475-64-00-00-0 Газораспределитель 2x2 Promotech.
- RZD-0475-65-00-00-0 Газораспределитель 2x2 с запорным клапаном Promotech.
- RZD-0475-63-00-00-0 Газораспределитель 2x3 Promotech.
- RZD-0475-66-00-00-0 Газораспределитель 2x3 с запорным клапаном Promotech.
- RZD-0475-74-00-00-0 Газораспределитель 3x3 Promotech.
- RZD-0475-72-00-00-0 Газораспределитель 3x3 с запорным клапаном Promotech.
Направляющие рельсы
- Жесткий, арт. PRW-0482-47-00-00-0.
- Полугибкий (мин. радиус гиба 5 м), арт. PRW-0482-15-05-00-0.
