Электромеханическая гильотина Stalex Q11-3x1250A с контроллером

Stalex Q11 — электромеханическая гильотина, которая разработана для резки металлического листа и тонких пластин и используется в автомобильной, кораблестроительной отрасли и строительстве. Режущие ножи имеют две рабочие кромки, что значительно увеличивает срок их эксплуатации до первой шлифовки. Прижим листа выполняется автоматически перед резкой. Задний упор имеет точную ручную регулировку, что позволяет быстро настроить задний упор и установить необходимую ширину резки. Лист улавливается с помощью пневматической системы поддержки листа.

Световая задняя система безопасности предотвращающая доступ человека во время работы станка, в зону резания с внутренней стороны станка. Передняя сторона станка имеет защитный щиток предотвращающая случайный доступ в зону резания.

Станок оснащен понижающим приводом. Малое колесо цепной передачи, находящееся на моторе с регулируемой скоростью, вращает большое колесо и заставляет вращаться колесо эксцентриситетного соединения.

Особенности

• Механический задний упор имеет счётчик длины.
• Простая и быстрая регулировка зазора между ножами.
• Ножная педаль позволяет оператору мобильно управлять гильотиной, одновременно работая с подачей листа.
• Два режима резки при нажатии на ножную педаль — разовая и автоматическая.
• Рабочий ход ограничен движением хода кривошипно-шатунного механизма и не регулируется.
• Предварительный прижим материала перед моментом резки.
• Расстояние от заднего упора до линии реза — 635 мм.
• Ширина рабочего стола — 400 мм.
• Длина передних удлинителей — 590 мм.
• Количество передних удлинителей — 2 шт.
• Количество мест для установки передних удлинителей — 1250 — 4 положения.
• Боковой упор для фиксации листа по 90°.
• Освещение рабочего стола.
• Лист улавливается с помощью пневматической системы поддержки листа.
• Передний листовой поддон-накопитель для заготовок небольшой ширины.
• Световая задняя система безопасности предотвращающая доступ человека во время работы станка, в зону резания с внутренней стороны станка.
• Передняя сторона станка имеет защитный щиток предотвращающая случайный доступ в зону резания.
• Соотношение толщины пластины и режущей кромки.
• Верхний и нижний нож имеют двухстороннюю заточку.

Технические характеристики

*Макс. толщина — указана для обычной стали (для нержавеющих и труднообрабатываемых сталей — параметр макс. толщины не предназначен).

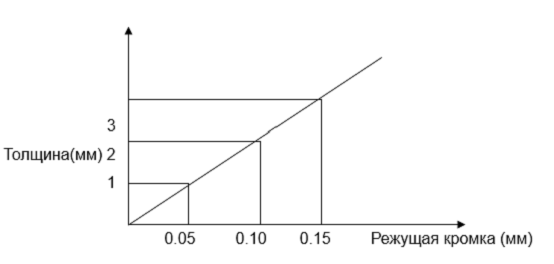

Соотношение толщины пластины и режущей кромки

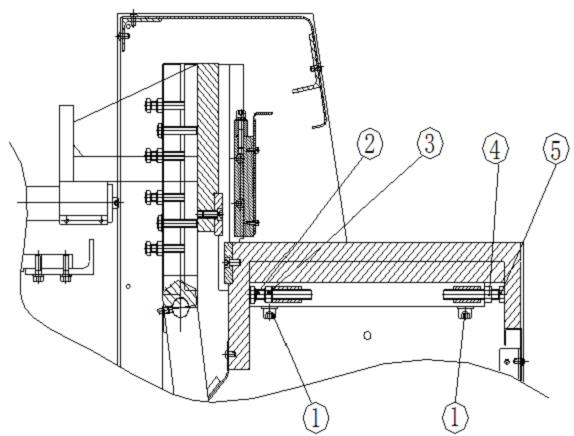

Настройка режущей кромки

Чтобы увеличить ширину режущей кромки, слегка открутите винт 1 и гайку 3, а гайку 4 закрутите в положение болта 5. Чтобы уменьшить ширину режущей кромки, слегка открутите винт 1 и гайку 4, а гайку 3 закрутите в положение болта 2.

Для проверки положения режущей кромки с помощью щупа, закрутите все гайки и винты и удостоверьтесь, что толщина пластины подходит. Электрошкаф имеет кнопку аварийного выключения и 2 переключателя.

Первый переключатель на включение/выключение станка. Второй переключатель на два режима резки при нажатии на ножную педаль — разовая и автоматическая. Механический задний упор имеет счётчик длины.
