Cистема автоматического слежения JTS направляет сварочную горелку в соответствии места стыка сварного шва по двум осям. Подходит для GMAW, GTAW, FCAW и SAW сварки.
Особенности
- Шарнирное соединение обеспечивает возможность выполнения кольцевой и продольной сварки.
- Возможно установить на сварочные манипуляторы, колонны снизу, портальные системы и др. сварочные системы.
- Минимизирует дефекты сварки.
- Высокоточное и плавное движение 2 осей благодаря электромеханической системой слежения за стыком.
- Компенсация горелки относительно канавки в реальном времени.
- Поперечный слайд может быть адаптирован к потребности клиента.
- Интуитивно понятная и удобная система управления.
- Возможность отслеживания только по оси Z (вверх-вниз) для стыковой сварки.

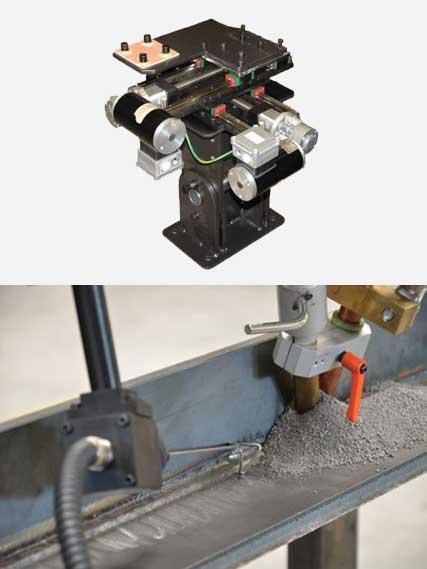

Продольная сварка резервуаров и балок

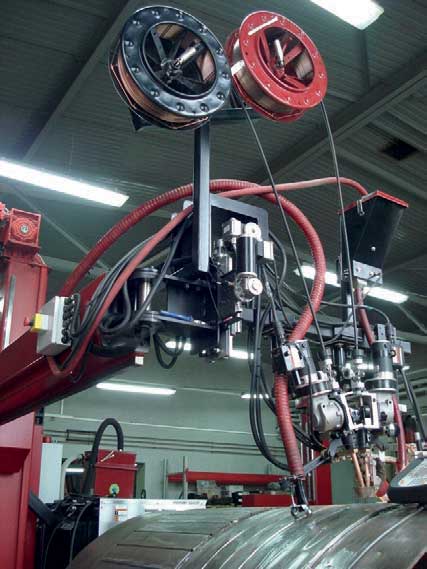

Кольцевая сварка резервуаров

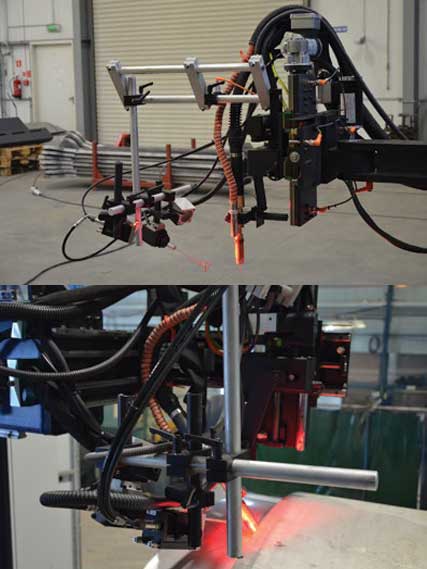

JTS может быть дополнен осциллятором и визуальной системойТехнические характеристики
| Мощность | 500 Вт |
| Диапазон вертикального перемещения суппортов (вверх-вниз оси)* | 200 мм |
| Параметры сети | 230 В, 50/60 Гц |
| Диапазон горизонтального перемещения суппортов (вправо-влево оси)* | 200 мм |
| Скорость горизонтального перемещения поперечных салазок (правая-левая оси) | 360 мм/мин |
| Скорость горизонтального перемещения поперечных салазок (X ось) | 360 мм/мин |
| Диапазон перемещения | 200x200 мм |
| Требуемая температура окружающей среды | 5-40° |
| Движение по осям суппорта | до 200 мм |
| Движение двух осей | вверх-вниз вправо-влево |
| Вес | 45 кг |
| Интеграция с внешними устройствами безопасности | Да |
* Диапазон может быть изменен по запросу клиента
Компоненты

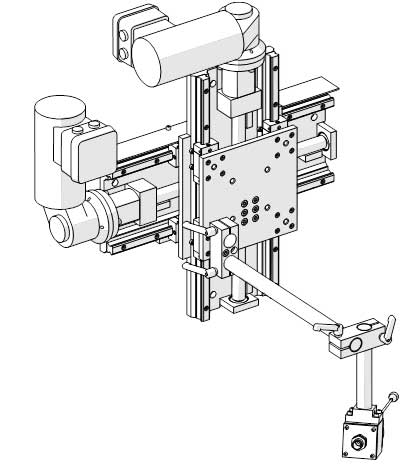

Система слежения за сварным швом

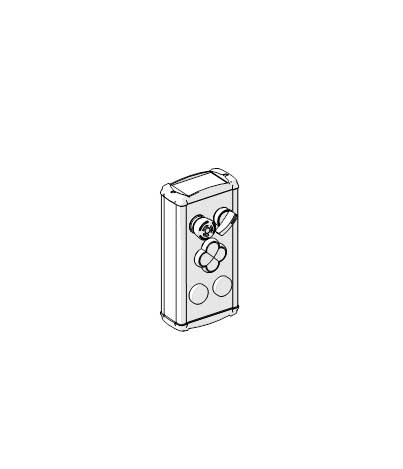

Подвесной пульт

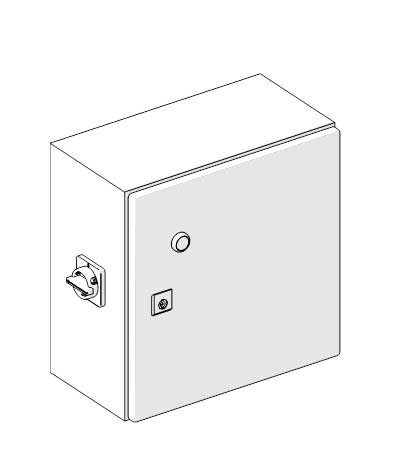

Шкаф управления

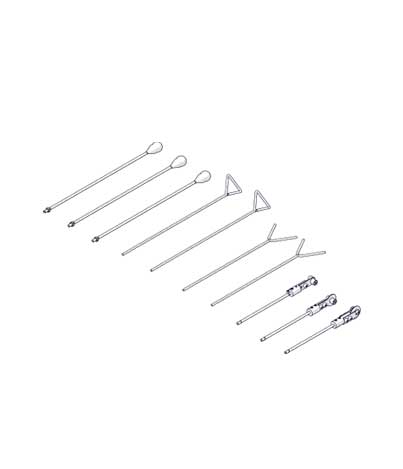

Комплект датчиков слежения
