Гидравлические гильотины INANLAR AHGM с регулировкой угла просты в использовании и имеют прочную конструкцию.
Автоматическая регулировка зазора между лезвиями, переднего угла и положения заднего упора выполняется контроллером ЧПУ в соответствии с толщиной материала, и любой тип листового материала может быть разрезан с наилучшим качеством.
Особенности
- Высококачественные и закаленные лезвия с 4 режущими кромками.
- Cybelec Cybtouch 8 или STEP Automation SA8 EasyCut контроллер ЧПУ с сенсорным экраном.
- Управляемый ЧПУ зазор между лезвиями, регулировка угла.
- Моторизованный задний упор с ЧПУ.
- Квадратный кронштейн длиной 1 метр с дюймовой и метрической линейкой.
- 1 метр передних рольгангов.
- Освещение линии разреза.
- Аварийная остановка.
- Рабочий стол с шарико-винтовыми направляющими.
- Задняя система раздвижных листов.
- Теневая линия резания.
- Складной защитный кожух для пальцев.
- Защита заднего фотоэлемента.

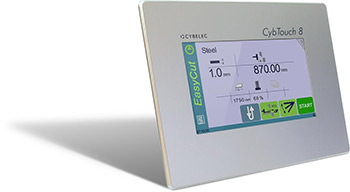

CYBELEC CYBTOUCH 8
Как и все продукты CybTouch, он предназначен для оперативного использования. CybTouch 8 интуитивно понятен и чрезвычайно прост в использовании с HMI, отображает только необходимую информацию, обеспечивая высокий уровень автоматизации.
CybTouch 8 G можно установить, как сплошной элемент панели, готовую к интеграции, или в качестве дополнения, в элегантном и современном корпусе, специально разработанном для крепления.
STEP AUTOMATION SA8 EasyCut
Контроллер нового поколения Step Automation SA8; Его сенсорный экран предлагает лучшее решение для интуитивно понятного и интерактивного программирования, оснащен современным большим ЖК-дисплеем с емкостной сенсорной панелью.
SA8 предоставляет простой способ программирования с помощью таблицы, требующей небольших объемов данных.
Дополнительные функции
- Пневматическая система поддержки листа для тонких материалов.
- Датчик угла поворота.
- Более длинные рольганги.
- Линия лазерной резки.
- Система предотвращения скручивания.
- Предупредительный сигнал безопасности для пальцев.
- Предохранитель для защиты задних элементов.
- Система передней подачи листа.
- Конвейер.
- Система штабелирования.
- Лезвия для материалов из нержавеющей стали.
- X1 ,X2 регулируемый угол заднего упора.
- Масляный радиатор / нагреватель.

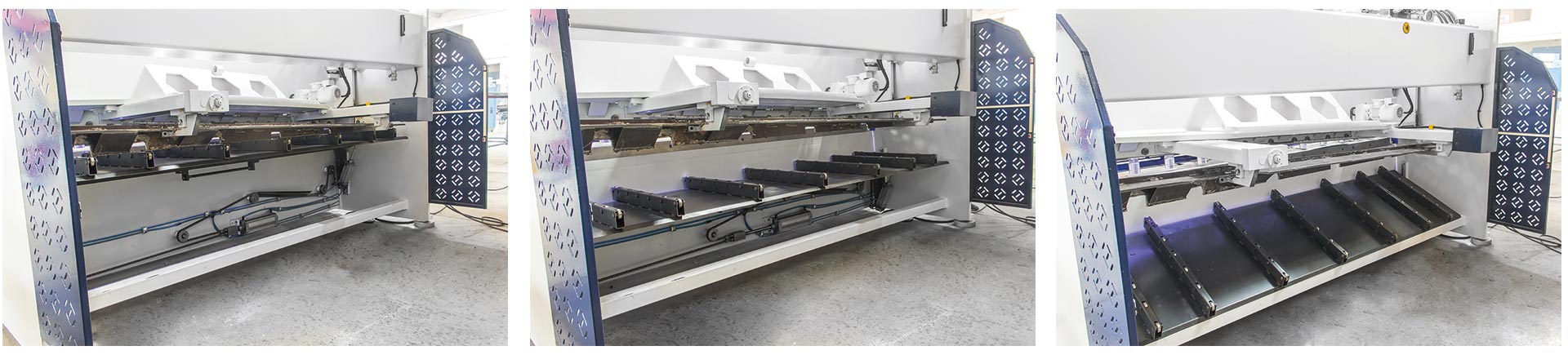

ECO однорежимная действующая пневматическая система поддержки листа (опционально)

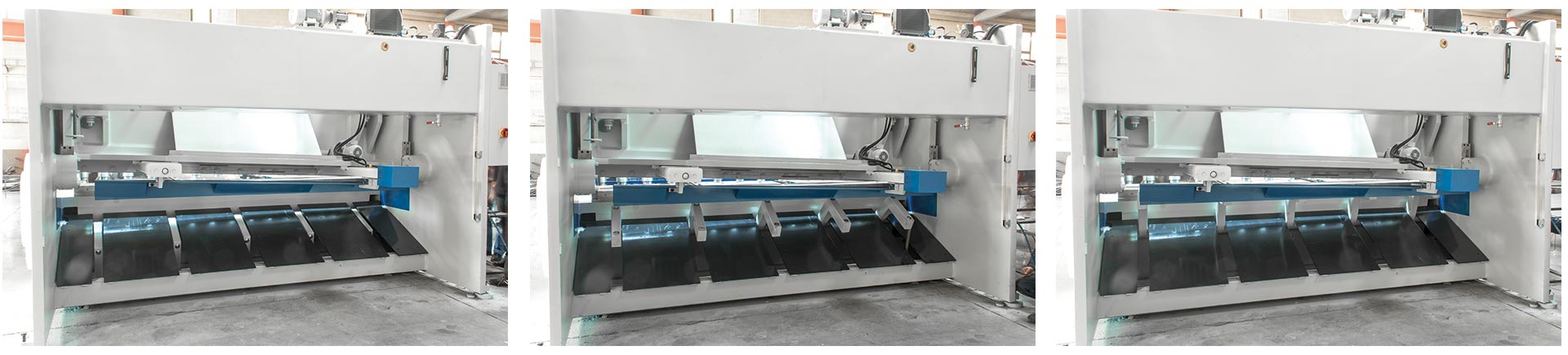

PRO type 3 пневматическая система поддержки листа, которая может работать в различном режиме (опционально)
Технические характеристики
| Модель
|
Рабочая длина
|
Толщина стали/нерж. стали
|
Угол среза
|
Кол-во ходов в минуту
|
Кол-во держателей листа
|
Мощность двигателя
|
Ход заднего упора
|
Емкость масляного бака
|
Регулировка лезвия
|
Скорость перемещения заднего упора
|
Кол-во поддерживающих штанг
|
Высота стола
|
Расстояние между колоннами
|
Габариты
|
Масса
|
| AHGM 2004
|
2000 мм
|
4/2 мм
|
0,7-2,4
|
23,0
|
9 шт.
|
11 кВт
|
600 мм
|
150 л
|
0,05-0,6 мм
|
110 мм/с
|
2 шт.
|
850 мм
|
2250 мм
|
2350×2685×1680 мм
|
3200 кг
|
| AHGM 2006
|
2000 мм
|
6/3 мм
|
0,7-2,4°
|
23,0
|
9 шт.
|
11 кВт
|
600 мм
|
150 л
|
0,05-0,6 мм
|
110 мм/с
|
2 шт.
|
850 мм
|
2250 мм
|
2350×2685×1680 мм
|
4000 кг
|
| AHGM 2010
|
2000 мм
|
10/5 мм
|
0,7-2,4°
|
13,0
|
9 шт.
|
15 кВт
|
600 мм
|
200 л
|
0,05-0,8 мм
|
110 мм/с
|
2 шт.
|
900 мм
|
2250 мм
|
2350×2685×2000 мм
|
6000 кг
|
| AHGM 2504
|
2500 мм
|
4/3 мм
|
0,7-2,9°
|
17,0
|
12 шт.
|
11 кВт
|
600 мм
|
150 л
|
0,05-0,6 мм
|
110 мм/с
|
2 шт.
|
900 мм
|
2750 мм
|
2350×3200×1800 мм
|
3100 кг
|
| AHGM 2506
|
2500 мм
|
6/3 мм
|
0,7-2,9°
|
17,0
|
12 шт.
|
11 кВт
|
600 мм
|
150 л
|
0,05-0,6 мм
|
110 мм/с
|
2 шт.
|
900 мм
|
2750 мм
|
2350×3200×1800 мм
|
5500 кг
|
| AHGM 2508
|
2500 мм
|
S/4 мм
|
0,7-2,4°
|
14,5
|
12 шт.
|
15 кВт
|
1000 мм
|
200 л
|
0,05-0,6 мм
|
110 мм/с
|
2 шт.
|
900 мм
|
2750 мм
|
2350×3200×1800 мм
|
6400 кг
|
| AHGM 2510
|
2500 мм
|
10/5 мм
|
0,7-3,2°
|
11,0
|
12 шт.
|
15 кВт
|
750 мм
|
200 л
|
0,05-0,8 мм
|
110 мм/с
|
2 шт.
|
900 мм
|
2750 мм
|
2600×3200×2000 мм
|
6800 кг
|
| AHGM 2513
|
2500 мм
|
13/6 мм
|
0,7-3,2°
|
7,5
|
12 шт.
|
18,5 кВт
|
750 мм
|
250 л
|
0,05-0,8 мм
|
110 мм/с
|
2 шт.
|
900 мм
|
2800 мм
|
2660×3250×2100 мм
|
7500 кг
|
| AHGM 2516
|
2500 мм
|
16/8 мм
|
0,7-3,2°
|
6,6
|
12 шт.
|
30 кВт
|
1000 мм
|
300 л
|
0,1-1,2 мм
|
110 мм/с
|
2 шт.
|
880 мм
|
2850 мм
|
2780×3250×2400 мм
|
11000 кг
|
| AHGM 2520
|
2500 мм
|
20/12 мм
|
0,7-3,2°
|
5,2
|
12 шт.
|
37 кВт
|
1000 мм
|
450 л
|
0,1-1,5 мм
|
110 мм/с
|
2 шт.
|
900 мм
|
2900 мм
|
2900×3350×2400 мм
|
13000 кг
|
| AHGM 3006
|
3000 мм
|
6/3 мм
|
0,7-2,4°
|
17,0
|
14 шт.
|
11 кВт
|
600 мм
|
150 л
|
0,05-0,6 мм
|
110 мм/с
|
2 шт.
|
900 мм
|
3250 мм
|
2350×3700×1800 мм
|
6000 кг
|
| AHGM 3008
|
3000 мм
|
3/4 мм
|
0,7-2,0°
|
14,5
|
14 шт.
|
15 кВт
|
600 мм
|
200 л
|
0,05-0,6 мм
|
110 мм/с
|
2 шт.
|
900 мм
|
3250 мм
|
2350×3700×1800 мм
|
7000 кг
|
| AHGM 3010
|
3000 мм
|
10/5 мм
|
0,7-2,7°
|
11,0
|
14 шт.
|
15 кВт
|
750 мм
|
200 л
|
0,05-0,8 мм
|
110 мм/с
|
2 шт.
|
900 мм
|
3250 мм
|
2600×3750×2000 мм
|
7200 кг
|
| AHGM 3013
|
3000 мм
|
13/6 мм
|
0,7-2,7°
|
7,5
|
14 шт.
|
13,5 кВт
|
750 мм
|
250 л
|
0,05-0,8 мм
|
110 мм/с
|
2 шт.
|
900 мм
|
3300 мм
|
2660×3750×2100 мм
|
3750 кг
|
| AHGM 3016
|
3000 мм
|
16/8 мм
|
0,7-3,0°
|
6,6
|
14 шт.
|
30 кВт
|
1000 мм
|
400 л
|
0,1-1,2 мм
|
110 мм/с
|
3 шт.
|
900 мм
|
3350 мм
|
2780×3300×2350 мм
|
12500 кг
|
| AHGM 3020
|
3000 мм
|
20/10 мм
|
0,7-3,2°
|
4,3
|
14 шт.
|
37 кВт
|
1000 мм
|
450 л
|
0,1-1,5 мм
|
110 мм/с
|
3 шт.
|
900 мм
|
3350 мм
|
2900×3350×2500 мм
|
16500 кг
|
| AHGM 3025
|
3000 мм
|
25/12 мм
|
0,7-3,2°
|
4,6
|
14 шт.
|
45 кВт
|
1000 мм
|
700 л
|
0,15-1,8 мм
|
110 мм/с
|
3 шт.
|
1000 мм
|
3400 мм
|
3000×3350×2600 мм
|
22000 кг
|
| AHGM 3030
|
3000 мм
|
30/15 мм
|
0,7-3,2°
|
4,6
|
14 шт.
|
55 кВт
|
1000 мм
|
700 л
|
0,2-1,8 мм
|
110 мм/с
|
3 шт.
|
1100 мм
|
3400 мм
|
3100×4500×3000 мм
|
24000 кг
|
| AHGM 3035
|
3000 мм
|
35/18 мм
|
0,7-3,2°
|
4,6
|
14 шт.
|
75 кВт
|
1000 мм
|
700 л
|
0,15-3 мм
|
110 мм/с
|
3 шт.
|
1100 мм
|
3500 мм
|
3200×4000×2800 мм
|
33000 кг
|
| AHGM 4006
|
4000 мм
|
6/3 мм
|
0,7-2,4
|
13,5
|
18 шт.
|
11 кВт
|
600 мм
|
150 л
|
0,05-0,6 мм
|
110 мм/с
|
3 шт.
|
950 мм
|
4300 мм
|
2550×4300×2000 мм
|
3500 кг
|
| AHGM 4008
|
4000 мм
|
3/4 мм
|
0,7-2,0
|
12,0
|
18 шт.
|
15 кВт
|
1000 мм
|
200 л
|
0,05-0,6 мм
|
110 мм/с
|
3 шт.
|
950 мм
|
4250 мм
|
2550×4300×2000 мм
|
3800 кг
|
| AHGM 4010
|
4000 мм
|
10/5 мм
|
0,7-2,7
|
10,8
|
18 шт.
|
15 кВт
|
750 мм
|
200 л
|
0,05-0,8 мм
|
110 мм/с
|
3 шт.
|
900 мм
|
4250 мм
|
2700×4700×2200 мм
|
12000 кг
|
| AHGM 4013
|
4000 мм
|
13/6 мм
|
0,7-2,7°
|
6,0
|
18 шт.
|
13,5 кВт
|
750 мм
|
250 л
|
0,05-0,8 мм
|
110 мм/с
|
3 шт.
|
900 мм
|
4300 мм
|
2750×4750×2300 мм
|
16750 кг
|
| AHGM 4016
|
4000 мм
|
16/8 мм
|
0,7-3,0°
|
5,3
|
18 шт.
|
30 кВт
|
1000 мм
|
400 л
|
0,1-1,2 мм
|
110 мм/с
|
3 шт.
|
1000 мм
|
4350 мм
|
2800×4300×2500 мм
|
19500 кг
|
| AHGM 4020
|
4000 мм
|
20/10 мм
|
0,7-3,2°
|
3,7
|
18 шт.
|
37 кВт
|
1000 мм
|
450 л
|
0,1-1,5 мм
|
110 мм/с
|
3 шт.
|
1000 мм
|
4400 мм
|
2800×4350×2600 мм
|
24500 кг
|
| AHGM 4025
|
4000 мм
|
25/15 мм
|
0,7-2,4°
|
4,5
|
18 шт.
|
55 кВт
|
1000 мм
|
700 л
|
0,15-1,8 мм
|
110 мм/с
|
3 шт.
|
1100 мм
|
4400 мм
|
2900×4350×2800 мм
|
38000 кг
|
| AHGM 4030
|
4000 мм
|
30/18 мм
|
0,7-2,4°
|
3,6
|
18 шт.
|
55 кВт
|
1000 мм
|
700 л
|
0,2- 1,8 мм
|
110 мм/с
|
3 шт.
|
1150 мм
|
4400 мм
|
2900×4350×3000 мм
|
40000 кг
|
| AHGM 6010
|
6000 мм
|
10/6 мм
|
0,7-2,4
|
10,6
|
24 шт.
|
13,5 кВт
|
1000 мм
|
250 л
|
0,05-0,8 мм
|
110 мм/с
|
4 шт.
|
920 мм
|
6400 мм
|
3250×6350×2250 мм
|
20000 кг
|
| AHGM 6013
|
6000 мм
|
13/6 мм
|
0,7-2,4°
|
4,0
|
24 шт.
|
22 кВт
|
1000 мм
|
270 л
|
0,05-1,0 мм
|
110 мм/с
|
4 шт.
|
1000 мм
|
6400 мм
|
3250×6350×2400 мм
|
26000 кг
|
| AHGM 6016
|
6000 мм
|
16/8 мм
|
0,7-2,4°
|
4,3
|
24 шт.
|
30 кВт
|
1000 мм
|
400 л
|
0,1-1,4 мм
|
110 мм/с
|
4 шт.
|
1100 мм
|
6400 мм
|
3500×6900×2700 мм
|
38000 кг
|
| AHGM 6018
|
6000 мм
|
18/10 мм
|
0,7-2,4°
|
3,5
|
24 шт.
|
37 кВт
|
1000 мм
|
450 л
|
0,6- 1,8 мм
|
110 мм/с
|
4 шт.
|
1100 мм
|
6400 мм
|
3600×7000×3100 мм
|
38000 кг
|
| AHGM 6020
|
6000 мм
|
20/10 мм
|
0,7-2,4°
|
3,3
|
24 шт.
|
37 кВт
|
1000 мм
|
450 л
|
0,1-1,6 мм
|
110 мм/с
|
4 шт.
|
1130 мм
|
6400 мм
|
3600×7000×2750 мм
|
37000 кг
|
| AHGM 6025
|
6000 мм
|
25/13 мм
|
0,7-2,4°
|
3,2
|
24 шт.
|
55 кВт
|
1000 мм
|
700 л
|
0,15-2,0 мм
|
110 мм/с
|
4 шт.
|
1260 мм
|
6500 мм
|
3600×7000×3200 мм
|
45000 кг
|
| AHGM 6030
|
6000 мм
|
30/15 мм
|
0,7-2,4°
|
2,0
|
24 шт.
|
55 кВт
|
1000 мм
|
700 л
|
0,1-3,5 мм
|
100 мм/с
|
4 шт.
|
1300 мм
|
6500 мм
|
3700×7000×3400 мм
|
65000 кг
|
| AHGM 8010
|
8000 мм
|
10/5 мм
|
0,7-2,0°
|
7,0
|
24 шт.
|
25 кВт
|
1000 мм
|
360 л
|
0,05-0,8 мм
|
110 мм/с
|
5 шт.
|
1200 мм
|
7500 мм
|
2800×8500×3000 мм
|
38000 кг
|
| AHGM 8013
|
8000 мм
|
13/6 мм
|
0,7-2,1°
|
5,0
|
24 шт.
|
37 кВт
|
1000 мм
|
450 л
|
0,1-0,8 мм
|
110 мм/с
|
5 шт.
|
1250 мм
|
7500 мм
|
2800×8700×3200 мм
|
45000 кг
|
| AHGM 8016
|
8000 мм
|
16/8 мм
|
0,7-2,0°
|
5,0
|
32 шт.
|
37 кВт
|
1000 мм
|
450 л
|
0,15-1,6 мм
|
110 мм/с
|
5 шт.
|
1450 мм
|
7500 мм
|
2800×9000×3650 мм
|
52000 кг
|
| AHGM 8020
|
8000 мм
|
20/10 мм
|
0,7-2,4°
|
3,0
|
32 шт.
|
37 кВт
|
1000 мм
|
450 л
|
0,15-1,6 мм
|
110 мм/с
|
5 шт.
|
1450 мм
|
7500 мм
|
2800×9000×3650 мм
|
62000 кг
|
| AHGM 12010
|
12000 мм
|
10/5 мм
|
0,7-2,0°
|
3,0
|
48 шт.
|
37 кВт
|
1000 мм
|
700 л
|
0,15-1,6 мм
|
110 мм/с
|
8 шт.
|
1450 мм
|
11500 мм
|
2800×13100×3650 мм
|
95000 кг
|
| AHGM 12013
|
12000 мм
|
13/6 мм
|
0,7-2,0°
|
3,0
|
48 шт.
|
37 кВт
|
1000 мм
|
600 л
|
0,15-1,6 мм
|
110 мм/с
|
8 шт.
|
1450 мм
|
11500 мм
|
2800×13100×3650 мм
|
105000 кг
|
| AHGM 12020
|
12000 мм
|
20/10 мм
|
0,7-2,0°
|
3,0
|
48 шт.
|
55 кВт
|
1000 мм
|
600 л
|
0,15-2,5 мм
|
110 мм/с
|
8 шт.
|
1150 мм
|
11500 мм
|
3450×13100×3900 мм
|
142500 кг
|
| AHGM 12025
|
12000 мм
|
25/12 мм
|
0,7-2,0°
|
3,0
|
48 шт.
|
55 кВт
|
1000 мм
|
600 л
|
0,15-2,5 мм
|
110 мм/с
|
8 шт.
|
1150 мм
|
11500 мм
|
3450×13100×3900 мм
|
150000 кг
|
