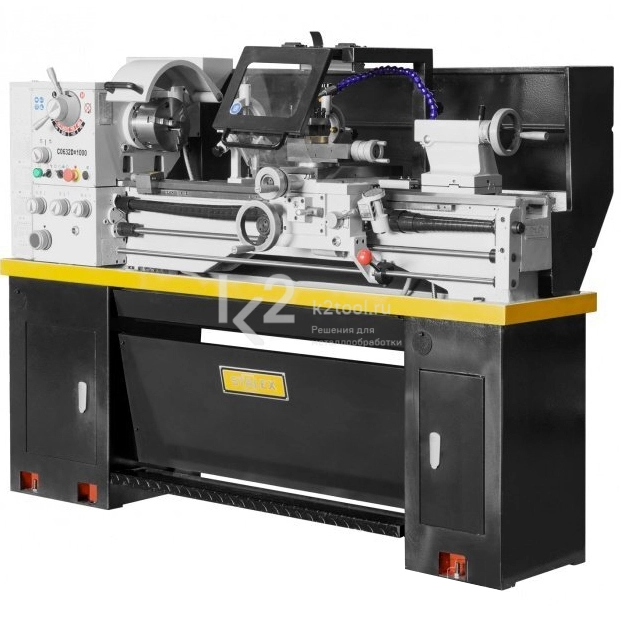

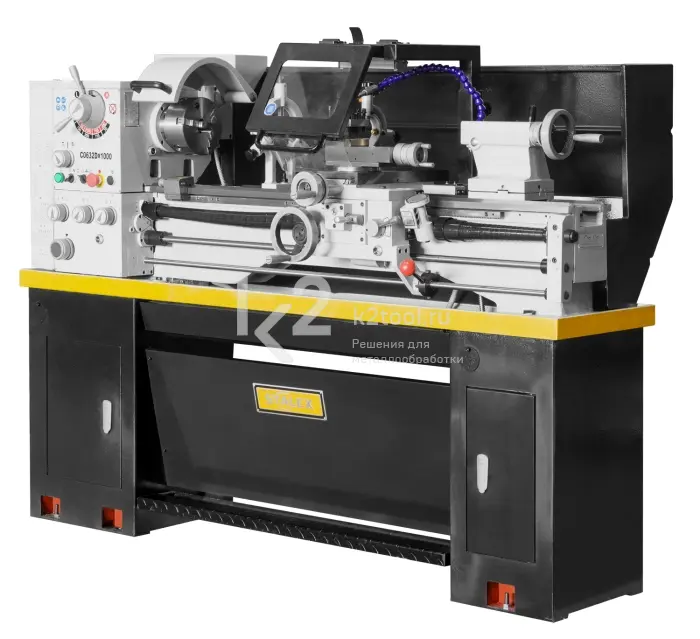

C0632D/1000 — токарно-винторезный станок, который предназначен для токарной обработки, резьбонарезания, сверления черных и цветных металлов, полимерных материалов, поддающихся обработке резанием.
Особенности
- Шпиндель поддерживается прецизионными роликовыми подшипниками, что позволяет обрабатывать изделия с высокой точностью.
- Точность станка обеспечивается выборкой зазоров в направляющих с помощью регулируемой прижимной планки.
- Станок позволяет производить резьбонарезание.
- Автоматическая продольная и поперечная подача.
- Электрокомпоненты Siemens.
- Изготовлен по стандарту СЕ.
Технические характеристики
| Диаметр обработки (станина) | 330 мм |
| Диаметр обработки (суппорт) | 198 мм |
| Макс. диаметр над выемкой станины | 210 мм |
| Расстояние между центрами | 1000 мм |
| Расстояние между направляющими | 187 мм |
| Диаметр обработки над выемкой (ГАП) | 476 мм |
| Макс. сечение резцов | 16×16 мм |
| Диаметр отверстия шпинделя | 38 мм |
| Диапазон частот вращения | 8 |
| Частота вращения шпинделя | 70-2000 об/мин |
| Предел продольных рабочих подач (24) | 0,046-3,249 мм/об |
| Предел поперечных рабочих подач (24) | 0,01-0,703 мм/об |
| Метрическая резьба, 44 | 0,1-7 мм |
| Дюймовая резьба, 42 | 4-112TPI |
| Модульная резьба, 34 | 0,1-1,75MP |
| Диаметральная резьба, 25 | 16-112DP |
| Расстояние между центрами | 1000 мм |
| Высота центров | 166 мм |
| Торец шпинделя | D1-4 |
| Конус шпинделя | КМ5 |
| Перемещение поперечного суппорта | 170 мм |
| Перемещение продольного суппорта | 95 мм |
| Резьба ходового вала, | 8TPI |
| Количество рабочих подач | 8 |
| Мощность главного привода | 1,5 кВт |
| Диаметр пиноли задней бабки | 32 мм |
| Ход пиноли задней бабки | 100 мм |
| Конус пиноли задней бабки | КМ3 |
| Мощность насоса охлаждения | 0,4 кВт |
| Габариты | 940×760×1530 мм |
| Масса | 540 кг |
Комплект поставки
- Патрон 3-х кулачковый Ø200 мм.
- 4-х кулачковый патрон Ø200 мм.
- Планшайба.
- Сменные шестерни.
- Галогеновая лампа местного освещения.
- Система подачи СОЖ.
- Поддон для стружки.
- Подвижный и неподвижный люнеты.
- Защита ходового вала.
- Анкерные болты, 6 шт.
- Документация.
