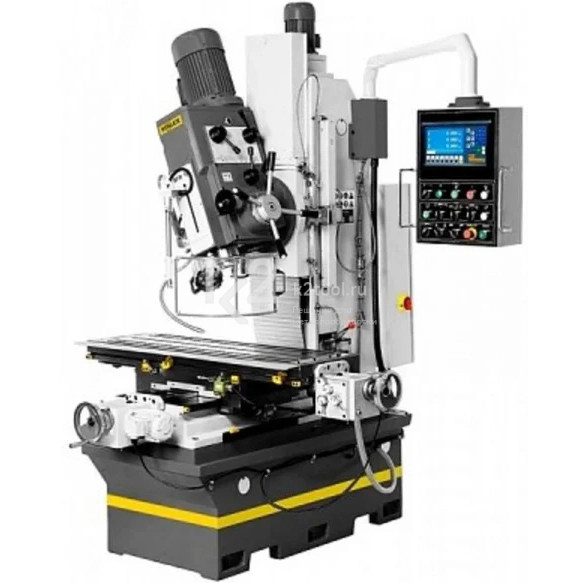

Вертикально-фрезерный станок предназначен для фрезерования, сверления и т.п. обрабатываемых резанием металлов и полимерных материалов.
Особенности
- Изготовлен из высококачественного серого чугуна, для уменьшения вибраций.
- Усиленные упорные подшипники шпинделя.
- Панель управления нового дизайна.
- Централизованная смазка стола.
- Автоматическая подача по оси Х/Y/Z.
Технические характеристики
| Макс. диаметр сверления | 50 мм |
| Макс. диаметр торцевой фрезы | 125 мм |
| Макс. диаметр концевой фрезы | 32 мм |
| Макс. диаметр растачивания | 100 мм |
| Конус шпинделя | ISO 40 |
| Привод | Зубчатая передача |
| Частота вращения шпинделя | 94-2256 об/мин |
| Кол-во ступеней | 16 |
| Ход пиноли шпинделя | 180 мм |
| Автоподача пиноли шпинделя | 0,1/0,15/0,3 мм/об |
| Расстояние от шпинделя до стола | 110-610 мм |
| Расстояние от шпинделя до колонны | 370 мм |
| Размер рабочего стола | 1220×360 мм |
| Ход рабочего стола, X/Y | 600×360 мм |
| Т-образные пазы: 5 | 14 мм |
| Поворот вертикального шпинделя | 45° влево / 45° вправо |
| Перемещение по осям | Автоматическое |
| Перемещение по оси X | 700 мм |
| Перемещение по оси Y | 400 мм |
| Перемещение по оси Z | 406 мм |
| Поворот фрезерной головы | 45° влево / 45° вправо |
| Мощность главного двигателя | 2,4 кВт |
| Габариты станка | 1730×1800×2320 мм |
| Масса нетто | 1400 кг |
Комплект поставки
- Сверлильный патрон Ø 16 мм.
- Оправка сверлильного патрона.
- Цанговый патрон с набором цанг (4-16 мм).
- Зажимная тяга.
- Оправки ISO40/КМ4/КМ3/КМ2.
- УЦИ по 3-м осям (Sino).
- Фрезерная оправка.
- Устройство подвода СОЖ.
- Тиски фрезерные, ширина губок 160 мм.
- Лампа местного освещения.
- Инструмент для обслуживания.
