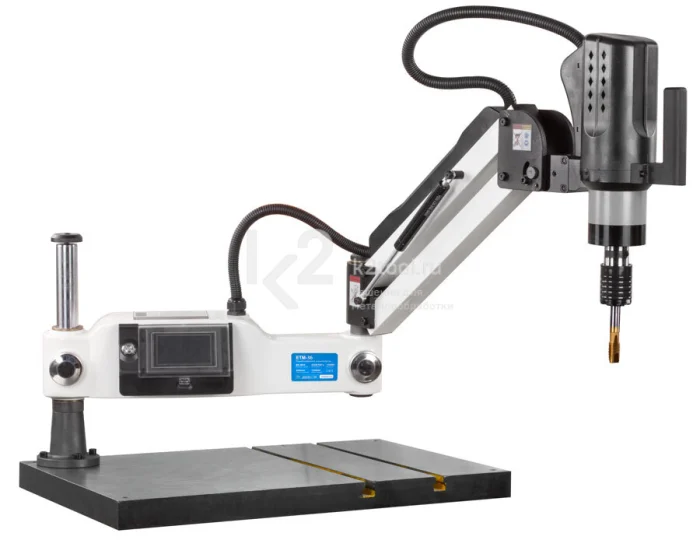

Резьбонарезной станок ETM-36 — манипулятор с электрическим приводом для нарезания резьбы до М36 с помощью метчиков в различных заготовках из металла, пластика и других материалов.
Комплектуется поворотным модулем, который может изменять расположение электрического привода: вертикальное, горизонтальное и на 360° в каждом положении.
Особенности
- Двойная система защиты метчика от поломки, состоящая из предохранительной головки и программного обеспечения, которые при излишней нагрузке прекращают движение.
- Резьбонарезную головку можно настроить на необходимый момент, что позволит производить нарезку в материалах разной твердости.
- Возможно нарезание метрической и дюймовой резьбы.
- Для работы с необходимым размером и стандартом метчиков (DIN 371, DIN 376, ISO, JIS) используются соответствующие резьбонарезные головки.
- Быстрая смена резьбонарезной головки.
- Управление серводвигателем как в ручном, так и в автоматическом режимах.
- В корпус установлены медные подшипники скольжения, которые отличаются своей прочностью и минимальным коэффициентом трения.
- Нарезание как правой, так и левой резьбы в разных плоскостях и глубоких отверстиях.
- Универсальное расположение поворотной консоли.
- Сокращение времени нарезки резьбы в 5-10 раз.
- Блок управления с сенсорным экраном.
- Может дополнительно оснащаться втулками для плашек, что позволяет нарезать наружную резьбу.
Технические характеристики
| Макс. размер нарезаемой резьбы | М36 |
| Частота вращения | 0-156 об/мин |
| Мощность привода | 1200 Вт |
| Параметры питания | 220 В, 50 Гц |
| Посадка патрона | GTM24 |
| Радиус рабочей зоны | 1200 мм |
| Режимы нарезания резьбы | ручной, авто, режим нарезки глубоких резьбы |
| Устройство управления процессом | сенсорное с LСD-дисплеем |
| Расположение привода | универсальное (привод оснащен поворотной консолью) |
| Типы нарезаемой резьбы | правая, левая |
| Масса | 50 кг |
Стандартная комплектация
- Электрический резьбонарезной манипулятор.
- Опора.
- Кабель питания.
- Резьбонарезной патрон.
- Крепежные винты, 4 шт.
- Ключ для регулирования крутящего момента.
- Набор резьбонарезных головок GTM24 для метчиков (DIN 371: M5/M6, М8, M10; DIN 376: M12, M14, M16, M18, M20, M22/M24, M27, M30, M33, M36).
- Инструкция по эксплуатации.
Аксессуары
- Верстаки на колесах с рабочими столами: WB-5080 или WB-6090.
- Монтажная плита 800×500 мм.
- Магнитные опоры PMR-300, PMR-600 или PMR-1000.
- Тиски сверлильные: Q19100, Q19125, Q19150, Q194A, Q195A или Q196A.
- Набор втулок для плашек (М5-М6, М8, М10, М12-М14, М16-М20).
- Резьбонарезные головки и оснастка.
