Электрический резьбонарезной манипулятор ETM-16

Электрический резьбонарезной манипулятор ETM-16

Heden
  • Макс. резьба: M16.
  • Рабочий радиус: 1000 мм.
  • Посадка: GTM12.
  • Частота вращения: 0-312 об/мин.
Цена с НДС
80 357 ₽
В наличии на складе
Самовывоз со склада
Бесплатно
Транспортная компания
По всей России

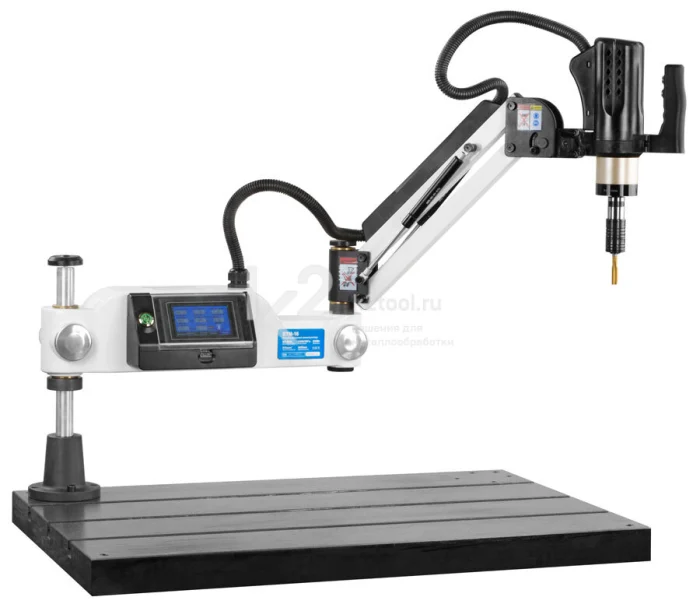

Резьбонарезной станок ETM-16 — манипулятор с электрическим приводом для нарезания резьбы до М16 с помощью метчиков в различных заготовках из металла, пластика и других материалов.

Комплектуется поворотным модулем, который может изменять расположение электрического привода: вертикальное, горизонтальное и на 360° в каждом положении.

Особенности

  • Двойная система защиты метчика от поломки, состоящая из предохранительной головки и программного обеспечения, которые при излишней нагрузке прекращают движение.
  • Резьбонарезную головку можно настроить на необходимый момент, что позволит производить нарезку в материалах разной твердости.
  • Возможно нарезание метрической и дюймовой резьбы.
  • Для работы с необходимым размером и стандартом метчиков (DIN 371, DIN 376, ISO, JIS) используются соответствующие резьбонарезные головки.
  • Быстрая смена резьбонарезной головки.
  • Управление серводвигателем как в ручном, так и в автоматическом режимах.
  • В корпус установлены медные подшипники скольжения, которые отличаются своей прочностью и минимальным коэффициентом трения.
  • Нарезание как правой, так и левой резьбы в разных плоскостях и глубоких отверстиях.
  • Универсальное расположение поворотной консоли.
  • Сокращение времени нарезки резьбы в 5-10 раз.
  • Блок управления с сенсорным экраном.
  • Может дополнительно оснащаться втулками для плашек для нарезания наружной резьбы.

Технические характеристики

Макс. размер нарезаемой резьбы М16
Частота вращения 0-312 об/мин
Мощность привода 600 Вт
Параметры питания 220 В, 50 Гц
Посадка патрона GTM12
Радиус рабочей зоны 1000 мм
Режимы нарезания резьбы ручной, авто, режим нарезки глубоких резьбы
Устройство управления процессом сенсорное с LСD-дисплеем
Расположение привода универсальное (привод оснащен поворотной консолью)
Типы нарезаемой резьбы правая, левая
Масса 25 кг

Стандартная комплектация

  • Манипулятор резьбонарезной ETM-16.
  • Стойка.
  • Кабель питания.
  • Инструкция по эксплуатации.
  • Винт крепления стойки, 4 шт.
  • Набор резьбонарезных головок GTM12 для метчиков (DIN 371: M3, M4, M5, M6-M8, M10; DIN 376: M12, M16 с ключом).

Аксессуары

Отзывы  1
Павел
Достоинства
Быстрая работа, недорогой
Недостатки
не обнаружил
Комментарий
Приобретали манипулятор к себе в конструкторское бюро "Дисплей". Пришел во время, хорошо был упакован. Пока только пробовали нарезать резьбу M10, работает шустро и удобно управляется. В целом довольны.
18 августа 2021, 12:04
Вопросы и ответы  3
Здравствуйте. Для нарезания внутренней глухой резьбы задается глубина перед нарезкой и патрон с метчиком заходит сам? Или нужно прижимать ручку, пока метчик не дойдет до упора? И выходит метчик из резьбы сам при достижении упора, или в ручную переключается направление вращения и рукой подымается за ручку?
29 сентября 2021, 06:54
·
Алексей
Добрый день! Патрон с метчиком нужно только подвести к отверстию, дальше идет сам. При достижении упора метчик выйдет из резьбы тоже в автоматическом режиме.
Добрый день! Выбираю манипулятор, данная модель всем устраивает, один вопрос - у меня диапазон нарезаемых резьб начинается с М2,5. Возможна ли нарезка такой резьбы этим станком?
16 сентября 2021, 09:56
·
Дмитрий
Дмитрий, добрый день! Да, нарезать резьбу М2,5 можно. Необходимо дополнительно доукомплектовать манипулятор резьбонарезной головкой соответствующего диаметра.
Скажите, пожалуйста, можно ли этим манипулятором производить сверление отверстий?
09 июля 2021, 07:13
·
Артём
Добрый день! Лучше использовать резьбонарезной манипулятор только для нарезания резьбы. Сверление возможно, но оно не будет эффективным.
