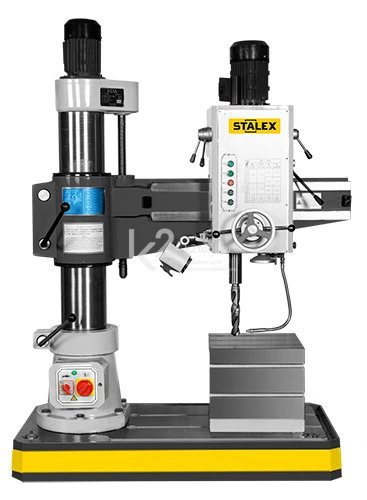

Радиально-сверлильный станок предназначен для сверления, зенкерования, растачивания, развертывания и нарезания резьбы металлов и полимерных материалов. Используется для обработки деталей среднего и крупного размера. Бак СОЖ располагается в основании станка, а механизмы управления находятся на передней части шпиндельной бабки. Узлы станка отличаются длительным сроком службы, т.к. выполнены из высокопрочных сталей и сплавов.
Особенности
- Шлифованные и закаленные шестерни на шпиндельной головке.
- Для обеспечения лучшей устойчивости и точности разработана стойка.
- Для минимизации отклонений в консоли присутствуют ребра жесткости.
- Шпиндель выполнен из высокоуглеродной стали.
- В крайних точках соединения консоли размещены концевые выключатели.
- Безопасность работы благодаря защите от перегрузки.
- Siemens электрокомпоненты.
- Шлифованная стойка обеспечивает легкий подъем консоли до концевого выключателя.
- Соблюдение стандарта CE.
Технические характеристики
| Макс. диаметр сверления | 40 мм |
| Макс. диаметр растачивания в стали | 86 мм |
| Макс. диаметр растачивания в чугуне | 100 мм |
| Макс. нарезание резьбы в стали | М27 |
| Макс. нарезание резьбы в чугуне | М30 |
| Диаметр стойки | 240 мм |
| Расстояние от шпинделя до стойки | 300-1000 мм |
| Расстояние от шпинделя до основания | 220-1000 мм |
| Рабочая зона стола | 600×450×450 мм |
| Конус шпинделя | KM4 |
| Ход пиноли шпинделя | 280 мм |
| Диапазон вращения шпинделя | 32-2500 об/мин |
| Автоподача пиноли шпинделя | 0,1-1,25 мм/об |
| Мощность двигателя | 2,2 кВт |
| Мощность насоса СОЖ | 0,37 кВт |
| Размер основания | 1710×800×160 мм |
| Габариты | 1760×800×2050 мм |
| Габариты упаковки | 1870×970×2200 мм |
| Масса | 1920 кг |
Комплектация
- Рабочий стол.
- Анкерные болты в наборе.
- Рабочая лампа.
- Система подвода СОЖ.
- Комплект инструментов.
- Руководство по эксплуатации.
