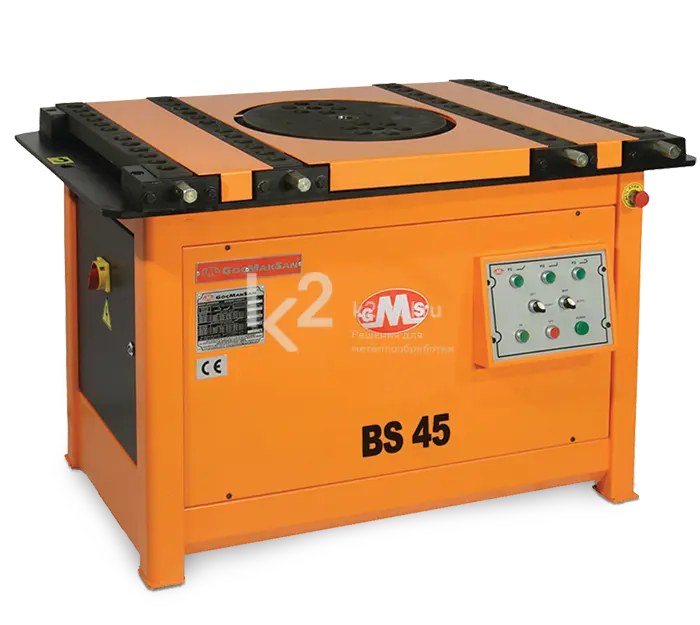

Электромеханический гибочный станок для арматуры Gocmaksan ВS 45

Станок Gocmaksan BS 45 позволяет проводить загибку арматуры с двух сторон, за счет особенностей поворота налево и направо.

Основное назначение станков этой модификации является проведение холодной гибки арматурного прута железобетонных конструкций на строительных площадках, имеющих сезонный навес, или в заводских цехах.

Благодаря механической передаче электродвигателя, приводятся в движение рабочие органы станка, а именно, включается гибочный диск, на котором установлены гибочные центральные пальцы. Процедура гибки арматурного прута осуществляется вокруг центрального пальца. С роликом, (или без ролика) установленном на пальце, гибка арматуры происходит в результате перемещения гибочного пальца по наружной поверхности арматуры, которая опирается на упорный стержень.

Управление режимами работы станка, такими как: реверс, остановка, включение обеспечивается за счет электрооборудования. Функционально в станке предусмотрено до шести различных программ гибки арматурного прута.

Дискретные рабочие циклы включают в себя следующие электромеханические операции:

  • Запуск конечного выключателя с помощью ножного привода и вращение по заданному углу гибочного диска.
  • Возвращение гибочного диска в первоначальное положение, запуск конечного выключателя реверса за счет специального реверсивного кулачка.
  • Выполнение остановы станка, при запуске кулачком остановы конечного выключателя.

Из вышеперечисленного можно заключить, что основную часть рабочего цикла обработки материала станком обеспечивается автоматически. Оператор необходим только для того, чтобы привести в действие ножную педаль. Благодаря специальной конструкции механизма для гибки арматурного прута, на станке можно выполнять загиб нескольких стержней одновременно. Количество стержней зависит только от диаметра.

Максимальный диаметр прута арматуры

Прочность стали, кг/мм2 Количество прутов ∅ мм
45 1 45
45 2 30
65 1 40
65 2 26
85 1 32
85 2 20

Технические характеристики

Габариты (ДxШxВ) 126x83x88 см
Мощность 4 кВт
Обороты в мин. 1450
Параметры сети 380 В / 50 Гц
Вес 478 кг

В комплект поставки входят:

Штифт 5
Стяжной штифт 1
Цилиндрический штифт 1
Сгибающая втулка 5
Регулировочный ключ 1
Ключ к панели 1
Фиксатор 1
