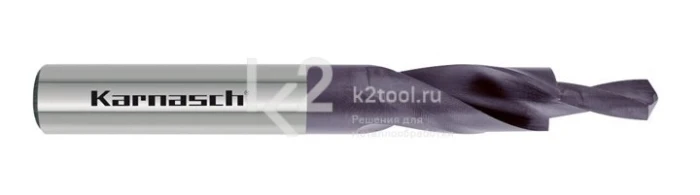

Сверла спиральные ступенчатые предназначены для отверстий под винты с цилиндрической головкой в различных металлах. Изготовлены из быстрорежущей высококачественной стали HSS-XE для значительно большего срока службы по сравнению со сталями HSS.
Имеют покрытие Titan-Tec, благодаря чему увеличивается износостойкость даже при сухой обработке (без или с небольшим охлаждением).
Применение
Для сквозных отверстий под головки винтов по DIN-ISO 273 и зенкования по DIN 74 формы H, J, K, лист 1, средняя точность исполнения. Для винтов DIN 912, 6912, 7984, ISO 1207 (DIN 84).
Технические характеристики
| Стандарт | DIN 1897/ГОСТ 28319-89 |
| Угол при вершине | 118° |
| Материал | HSS-XE |
| Покрытие | Titan-Tec |
| Хвостовик | Цилиндрический |
| Допуск на диаметр хвостовика | h8 |
| Допуск на номинальный диаметр | h8 |
| Угол зенкования | 180° |
| Допуск на диаметр зенкования | h8 |
| Количество режущих кромок | 2 |
Типоразмеры
| Артикул | Диаметр резьбы | d1 Мин. диаметр сверления |
d2 Диаметр хвостовика |
d3 Макс. диаметр сверления |
l3 | l2 Длина рабочей части |
l1 Общая длина |
| 40.2050.030 | М3 | 3,4 мм | 6 мм | 6 мм | 9 мм | 28 мм | 66 мм |
| 40.2050.040 | М4 | 4,5 мм | 8 мм | 8 мм | 11 мм | 37 мм | 79 мм |
| 40.2050.050 | М5 | 5,5 мм | 10 мм | 10 мм | 13 мм | 43 мм | 89 мм |
| 40.2050.060 | М6 | 6,6 мм | 11 мм | 11 мм | 15 мм | 47 мм | 95 мм |
| 40.2050.080 | М8 | 9,0 мм | 15 мм | 15 мм | 19 мм | 56 мм | 111 мм |
| 40.2050.100 | М10 | 11,0 мм | 18 мм | 18 мм | 23 мм | 62 мм | 123 мм |
Подходит для сверления в
- Нержавеющая сталь (V2A, российский аналог 08Х18Н10).
- Сталь.
- Чугун.
- Цветные металлы.
- Стеклопластик/углепластик (GRP/CRP).
