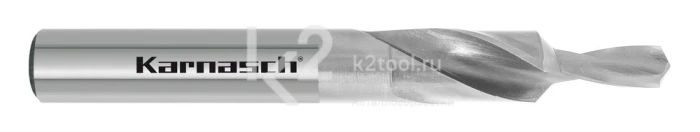

Сверла спиральные ступенчатые предназначены для отверстий под винты с потайной головкой в различных металлах. Благодаря высокой точности позиционирования и центрирования, подходят для станков с ЧПУ. Изготовлены из быстрорежущей высококачественной стали HSS-XE для значительно большего срока службы по сравнению со сталями HSS.
Применение
Для сквозных отверстий под головки винтов по DIN-ISO 273 и зенкования по DIN 74 формы A, лист 1, точное исполнение. Для винтов ISO 2009, 2010, 7046, 7047 (DIN 963, 964, 965, 966).
Технические характеристики
| Стандарт | DIN 1897/ГОСТ 28319-89 |
| Угол при вершине | 118° |
| Материал | HSS-XE |
| Покрытие | Без покрытия |
| Хвостовик | Цилиндрический |
| Допуск на диаметр хвостовика | h8 |
| Допуск на номинальный диаметр | h8 |
| Угол зенкования | 90° |
| Допуск на диаметр зенкования | h8 |
| Количество режущих кромок | 2 |
Типоразмеры
| Артикул | Диаметр резьбы | d1 Мин. диаметр сверления |
d2 Диаметр хвостовика |
d3 Макс. диаметр сверления |
l3 | l2 Длина рабочей части |
l1 Общая длина |
|---|---|---|---|---|---|---|---|
| 40.1040.030 | М3 | 3,2 мм | 6,0 мм | 6,0 мм | 9 мм | 28 мм | 66 мм |
| 40.1040.040 | М4 | 4,3 мм | 8,0 мм | 8,0 мм | 11 мм | 37 мм | 79 мм |
| 40.1040.050 | М5 | 5,3 мм | 10,0 мм | 10,0 мм | 13 мм | 43 мм | 89 мм |
| 40.1040.060 | М6 | 6,4 мм | 11,5 мм | 11,5 мм | 15 мм | 47 мм | 95 мм |
| 40.1040.080 | М8 | 8,4 мм | 15,0 мм | 15,0 мм | 19 мм | 56 мм | 111 мм |
| 40.1040.100 | М10 | 10,5 мм | 19,0 мм | 19,0 мм | 23 мм | 64 мм | 127 мм |
Подходит для сверления в
- Нержавеющая сталь (V2A, российский аналог 08Х18Н10).
- Сталь.
- Чугун.
- Цветные металлы.
- Стеклопластик/углепластик (GRP/CRP).
