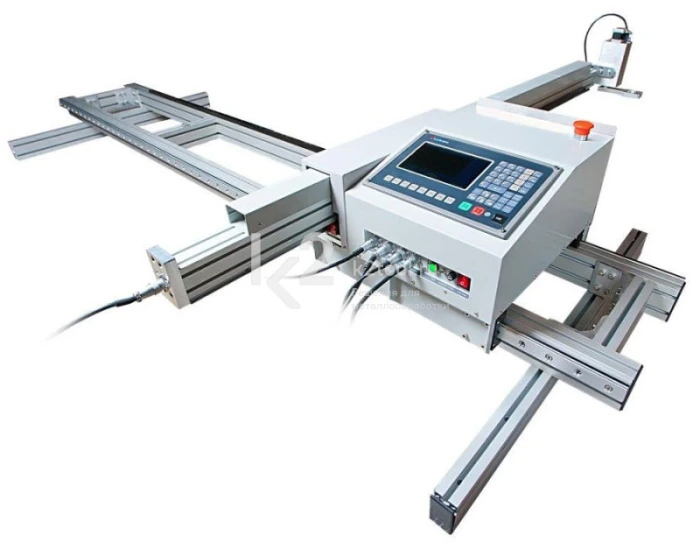

Портативная машина серии SNR-KB с ЧПУ предназначена для качественной, плазменной и термической резки листового металла. Конструкция машины состоит из продольной рамы с двумя направляющими, по которым движется блок с установленной на ней поперечной траверсой и блоком ЧПУ. Автоматический контроллер минимизирует неровности металлического листа, благодаря чему повышается качество раскроя. Применяется на малых и средних серийных производствах.
Особенности
- Автоматическая система контроля высоты горелки относительно разрезаемого листа оборудована шаговыми двигателями постоянного тока и выполнена в одном корпусе с контроллером.
- Система ЧПУ позволяет задавать высоту реза на поверхности листа методом контактного поиска.
- Продольный рельс и поперечная балка представляют собой неразборную конструкцию, что значительно увеличивает жесткость и уменьшает появления зазоров и люфтов в подвижных узлах машины.
- Отсутствуют пружинные системы, что продлевает срок эксплуатации оборудования.
- Поставляемое в комплекте программное обеспечение FastCAM позволяет читать и редактировать чертежи в форматах DXF/DWG.
Технические характеристики
| Модель | SNR-KB-1220 | SNR-KB-1530 | SNR-KB-1565 |
| Рабочая зона | 1200×2000 мм | 1500×3000 мм | 1500×6500 мм |
| Параметры сети | 220 В, 50 Гц | ||
| Потребляемая мощность | 0,16 кВт |
||
| Продольный рельс (ось-У) | 3000 мм | ||
| Продольный рельс (ось-Х) | 1500 мм | ||
| Точность позиционирования | 0,3 мм | ||
| Скорость резки (для кислородной резки) | до 1000 мм/мин | ||
| Скорость резки (для плазменной резки) | до 4000 мм/мин | ||
| Скорость перемещения | до 8000 мм/мин | ||
| Макс. давление режущего газа | 0,1 МПа | ||
| Макс. давление кислорода | 1,5 МПа | ||
| Толщина разрезаемого листа (для кислородной резки) | 6-150 мм | ||
| Толщина разрезаемого металла (для плазмы) зависит от мощности источника плазмы | 0,1-50 мм | ||
| Масса | 150 кг | ||
