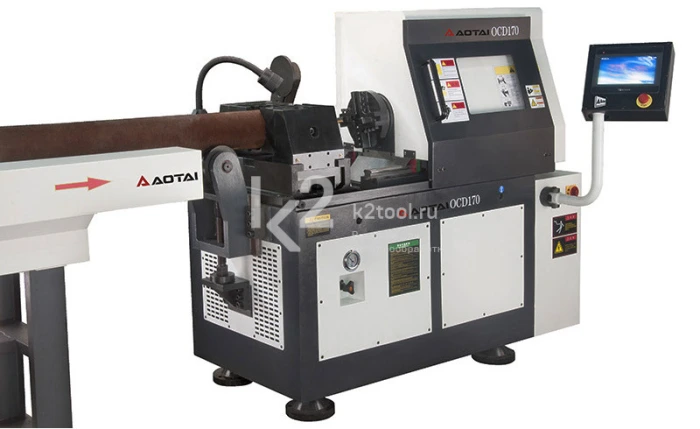

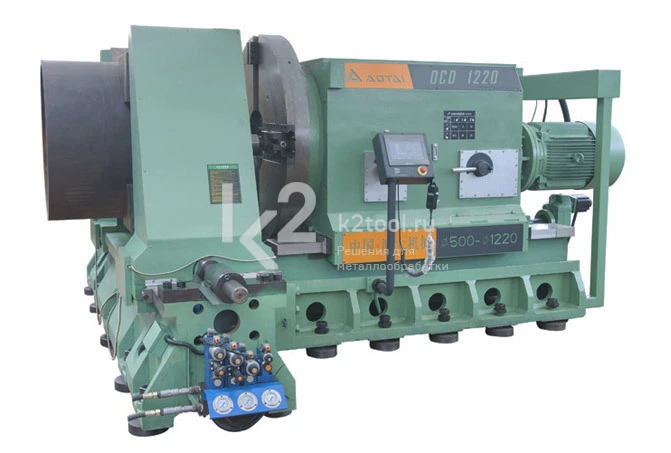

Машины серии OCD для снятия фаски с труб

Серия станков OCD предназначена для качественного и быстрого снятия фаски, а также обработки больших объемов труб с внешним диаметром до 1220 мм. Оснащены автоцентрирующейся гидравлической зажимной системой, подстраивающейся под систему подъема/опускания самого станка, что существенно облегчает и автоматизирует работу с трубами различных диаметров. Выполняют обработку кромки большинства видов сталей — углеродистых, нержавеющих, легированных.

Особенности

  • Обработка труб большого объема.
  • Модельный ряд из 4 машин, используемых в зависимости от требований к обработке.
  • Управление производится с дисплея, запуск одной кнопкой.
  • Система регулировки позиционирования труб для работы в режиме потока.
  • Функция подъема/опускания машины, отлично адаптирующаяся к различным диаметрам труб.
  • Гидравлический зажим, двойной V-образный прижимной блок, работающий вместе с гидравлическим зажимом.
  • Прижимная сила: регулируется в диапазоне от 0,5 до 20 т в зависимости от толщины стенки трубы.

Возможности

  • Снятие фаски c труб.
  • Составная фаска.
  • Расточка.
  • Торцевание.

*При необходимости возможны другие формы фаски, углы резцов и материалы обрабатываемых труб (уточняйте у наших специалистов).

Технические характеристики

Модель OCD-170 OCD-325 OCD-630 OCD-830 OCD-1220
Внешний диаметр труб 25,4-168 мм 50-325 мм 219-630 мм 323-830 мм 508-1220 мм
Скорость вращения 200 об/мин 140 об/мин 90 об/мин 70 об/мин 60 об/мин
Мин.длина 250 мм 250 мм 400 мм 500 мм 700 мм
Толщина I 4-20 мм 5-20 мм 6-25 мм 8-25 мм 10-30 мм
II 4-40 мм 5-50 мм 6-60 мм 8-80 мм 10-100 мм
Мощность двигателя Резка 5,5 кВт 5,5 кВт 7,5 кВт 11 кВт 22 кВт
Зажим 0,5 кВт 0,5 кВт 2,2 кВт 2,2 кВт 2,2 кВт
Питание 0,75 кВт 0,75 кВт 0,75 кВт 2 кВт 2 кВт
Подъем/Опускание 1,1 кВт 1,1 кВт - - -
Требуемая мощность 380 В, 50-60 Гц, 3 ф.
Диапазон хода 200 мм
Длина подачи 150-500 мм
Скорость подачи 0-1000 мм/мин
Кол-во режущих пластин 4
Отклонение угла ±0,5 мм
Вертикальное отклонение ±0,5 мм при наружном диаметре трубы 300 мм

Время обработки труб

Материал*
51×4,5 мм 63×6 мм 89×8 мм 114×10 мм 159×10 мм
Углеродистая сталь 8 с 9 с 16 с 20 с 36 с
Нержавеющая сталь 8 с 9 с 18 с 22 с 40 с

* Диаметр трубы умножается на толщину стенки трубы.

Пример: станок OCD-170, фаска под углом 30 градусов
Время подготовки машины к обработке очередной трубы составляет: 5 с для фиксации, 15 с подача без загрузки, 5 с зажим и отпуск

Машины для обработки торцов труб Aotai
