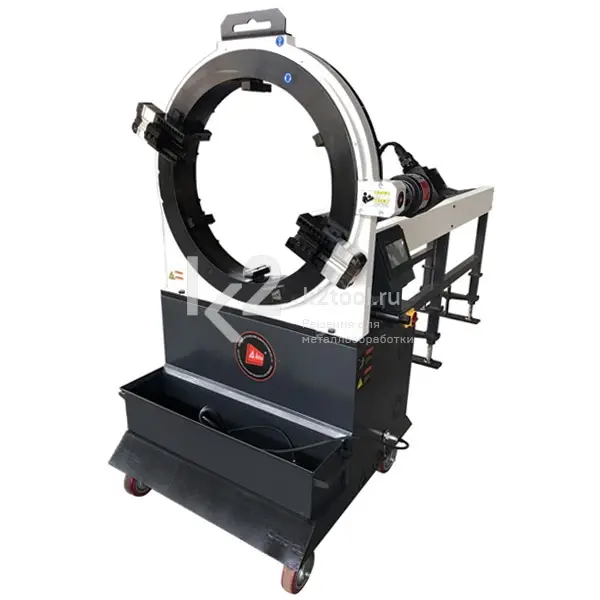

Мобильные настольные станки серии KSD c сервоприводом предназначены для резки и снятия фаски с труб с внешним диаметром до 720 мм. Корпус станков может быть установлен на столешнице в цеху или мастерской, а также использоваться для работы в полевых условиях при помощи дополнительного манипулятора или стойки. Оснащаются многочастотным приводом или сервоприводом на выбор, а также системой самоцентрирующегося зажима. Подходят для снятия фаски с труб из углеродистой, нержавеющей и легированной стали. Модель KSD оснащена сервоприводом, системой ЧПУ и пультом управления с сенсорным экраном.
Особенности
- Холодная резка не влияет на материал заготовки.
- Самоцентрирующаяся система зажимных кулачков.
- Опционально автоматическая и ручная подача.
- Цельнометаллический корпус обеспечивает высокую скорость резки.
- Различные формы снятия фаски: «U», «V», «J», двойная «V» и составная.
- Выполнение одновременной резки и снятия фаски, а также просто резка, снятие фаски и снятие двойной фаски.
- Система резки и снятия фаски может быть заменена на систему орбитальной резки труб.
- Система резки и снятия фаски быть заменена на систему сварки труб.
Возможности
- Резка труб.
- Снятие фаски c труб.
- Торцевание.
- Одновременная резка и фаска труб.
- Составная фаска.
- Расточка.
- Вырезание канавок.
*При необходимости возможны другие формы фаски, углы резцов и материалы обрабатываемых труб (уточняйте у наших специалистов).
Технические характеристики
|
Внешний Ø труб |
Толщина стенки трубы | Скорость вращения | Мощность привода | |
| KSD-120 | 20-120 мм | ≤20 мм | 0-33 об/мин | 1,43 кВт |
| KSD-170 | 35-170 мм | ≤ 30 мм | 0-23 об/мин | 1,43 кВт |
| KSD-220 | 76-220 мм | ≤ 30 мм | 0-18 об/мин | 1,43 кВт |
| KSD-320 | 168-320 мм | ≤ 30 мм | 0-14 об/мин | 1,43 кВт |
| KSD-420 | 273-420 мм | ≤ 30 мм | 0-14 об/мин | 1,43 кВт |
| KSD-520 | 377-520 мм | ≤ 30 мм | 0-13 об/мин | 2,0 кВт |
| KSD-620 | 457-620 мм | ≤ 30 мм | 0-13 об/мин | 2,0 кВт |
| KSD-720 | 559-720 мм | ≤ 30 мм | 0-13 об/мин | 2,0 кВт |
Доступные приводы
 KSD |
|
|---|---|
| Параметры сети | 380 В, 50-60 Гц, 3 ф. |
| Мощность | 2,0 кВт |
| Привод | Серво |
