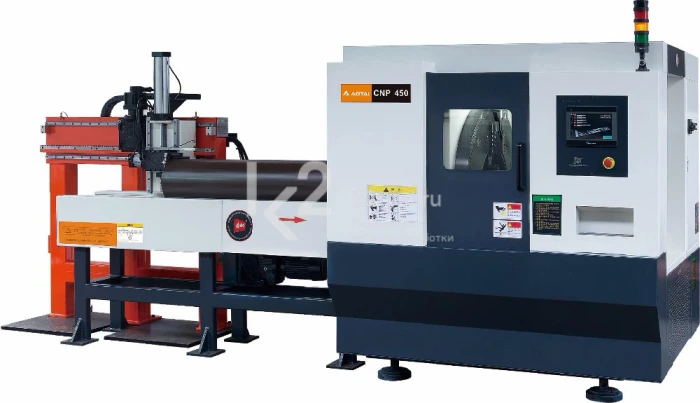

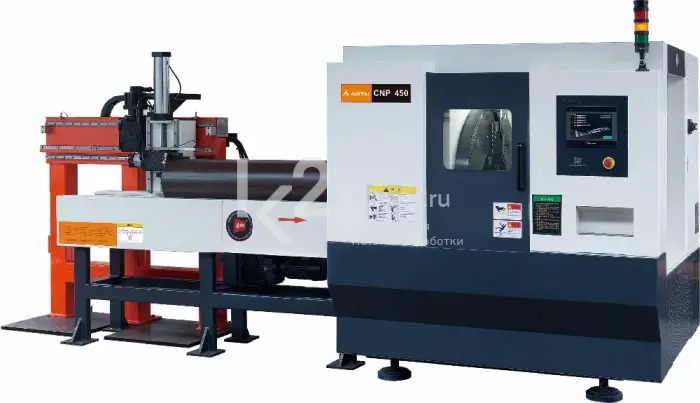

Станки серии CNP — высокоскоростные машины с ЧПУ для точной, качественной резки и снятия фаски c труб с внешним диаметром 50-914 мм любой степени сложности и для любого типа материала. Применяются в нефтехимической промышленности, газовой и атомной энергетике и в других отраслях.
Особенности
- Используется холодная резка, что не влияет на материал заготовки.
- Функция программного управления станком: контроль подачи, регулировка высоты, скорость резки.
- Возможность поднятия и опускания трубы с помощью системы управления.
- Используется система ЧПУ.
- Встроенная система подачи СОЖ существенно увеличивает срок службы режущих инструментов.
- Двухсторонняя самоцентрирующаяся гидравлическая система зажима.
- Различные формы снятия фаски: «U», «V», «J», двойная «V» и составная.
- Одновременное выполнение резки и снятия фаски, а также просто резка, снятие фаски и снятие двойной фаски.
Возможности
- Резка труб.
- Снятие фаски труб.
- Торцевание.
- Одновременная фаска и резка.
- Составная фаска.
- Расточка.
- Вырезание канавок.
* При необходимости возможны другие формы фаски, углы резцов и материалы обрабатываемых труб (уточняйте у наших специалистов).
Технические характеристики
| Модель | CNP-320 | CNP-450 | CNP-610 | CNP-914 | |
| Внешний диаметр труб | 50-320 мм | 130-450 мм | 323-610 мм | 610-914 мм | |
| Толщина стенки трубы | I | 4-25 мм | 5-25 мм | 5-25 мм | 6-25 мм |
| II | 50 мм | 50 мм | 50 мм | 50 мм | |
| Скорость вращения | 0-50 об/мин | 0-42 об/мин | 0-35 об/мин | 0-25 об/мин | |
| Мощность привода | Резка | 5,5 кВт | 7,5 кВт | 11 кВт | 11 кВт |
| Зажим | 1,5 кВт | 1,5 кВт | 1,5 кВт | 1,5 кВт | |
| Подъем/опускание | 0,55 кВт | 0,55 кВт | 1,5 кВт | 2,0 кВт | |
| Подача | 2,0 кВт | 2,0 кВт | 2,0 кВт | 3,0 кВт | |
| Мощность | 380 В, 50-60 Гц, 3 ф. | ||||
| Диапазон хода (вверх/вниз) | 200 мм | ||||
| Макс. длина трубы | 300 мм | ||||
| Макс. кол-во устанавливаемых резцов | 2/4 | ||||
| Отклонение угла | ±0,5 | ||||
| Вертикальное отклонение | ±0,5 мм при наружном диаметре трубы 300 мм | ||||
