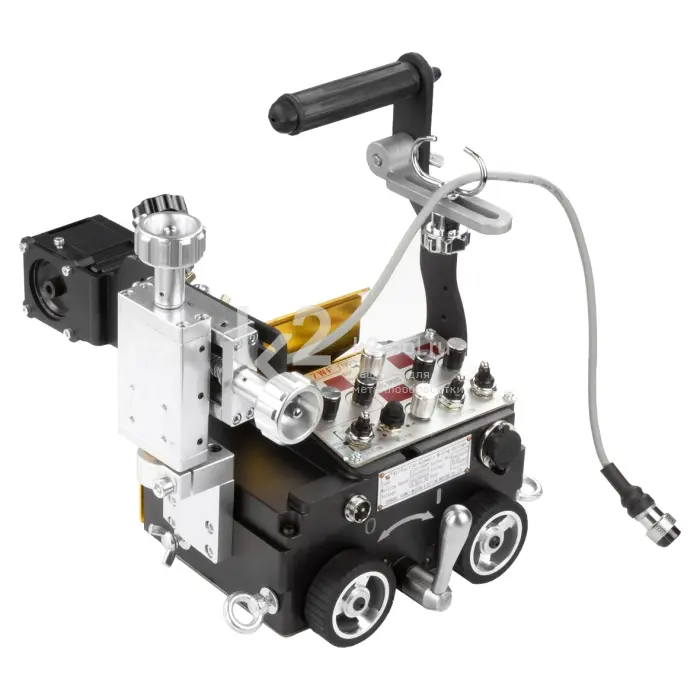

Портативный сварочный трактор для механической сварки с осцилляцией во всех пространственных положениях. Использование HK-7W-F повышает производительность сварочных работ в 1,5 раза и упрощает тяжелый труд сварщика.
Применяется в производстве прицепов, автоцистерн, масляных резервуаров, резервуаров для хранения воды, трансформаторов, а также в производстве, требующем электросварку и сварку угловых швов.
|
|
|
|
|
|
| Угол колебаний ±10°
|
Скорость движения по горизонтали 50-700 мм/мин
|
Скорость движения по вертикали 50-600 мм/мин
|
Наружный диаметр от 1500 мм
|
Внутренний диаметр от 1500 мм
|
Масса 9,3 кг
|
Особенности
- Компактная и легкая.
- Прочный корпус из алюминия.
- Исключает дефекты сварного шва, выполненного вручную.
- Не требует специальной подготовки оператора.
- Возможность использования от сети 220 В или с портативным аккумулятором 24 В.
- Магнитные направляющие обеспечивают точность и надежное крепление станка.
- Магнитный переключатель для простого позиционирования станка на заготовке.
- Привод на 4 колеса, не требует обслуживания.
- Термостойкие силиконовые колеса.
- Автоматический поджиг дуги для одновременной сварки и перемещения.
- Направляющие ролики самостоятельно перемещают машину во время сварки.
Технические характеристики
| Параметры сети
|
220 В, 50/60 Гц
|
| Аккумулятор (опционально)
|
24 В, 4 А·ч
|
| Электродвигатель блока колебаний
|
24 В
|
| Привод
|
Полный, 4 колеса
|
| Скорость перемещения
|
Горизонтальная
|
50-700 мм/мин
|
| Вертикальная
|
50-600 мм/мин
|
| Регулировка резака
|
Вверх и вниз
|
50 мм
|
| Вправо и влево
|
50 мм
|
| Рабочий угол
|
±45°
|
| Угол перемещения
|
±10°
|
| Параметры колебаний
|
Время задержки в крайних положениях
|
0-2,5 сек
|
| Угол колебаний
|
±8°
|
| Скорость колебаний
|
0-99
|
| Угол колебаний горелки
|
±10°
|
|
Масса аккумулятора (с креплением)
|
1,5 кг
|
| Габариты
|
323×358×330 мм
|
| Масса
|
9,3 кг (включая осциллятор)
|
| Режима колебаний
|
|
Возможности применения
Вертикальная сварка угловых соединений
|
Горизонтальная сварка угловых соединений
|
Сварка резервуаров диаметром от 1500 мм.
|
Вертикальная сварка встык
|
Горизонтальная сварка встык
|
Сварка криволинейных швов
|
Комплект поставки
- Сварочная каретка HK-7W-F.
- Инструкция по эксплуатации.
- Осциллятор.
- Держатель горелки.
- Направляющая рейка 270 мм.
- Направляющий ролик ∅ 70 мм.
- Кабельный крючок.
- Кабель силовой 20 м, 2×0,75 мм2.
- Блок питания в сборе.
- Кабель устройства подачи проволоки 5 м, 2×0,75 мм2.
- Комплект шестигранных ключей.
- Предохранитель 220 В, 2 А, 2 шт.
