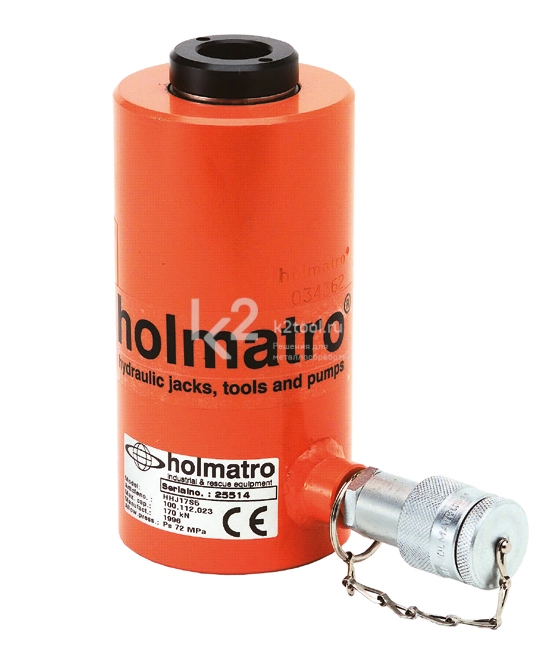

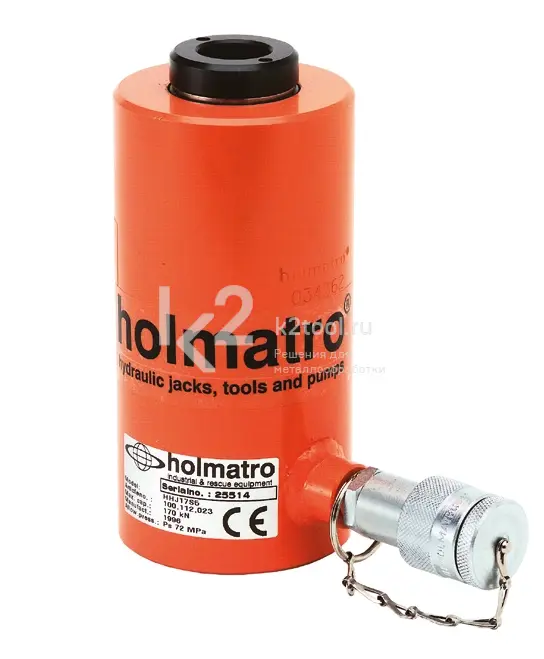

Преимущества и возможности
- Компактный.
- Используется во всех положениях.
- Защита от выброса плунжера.
- Полая опора защищает плунжер от повреждений.
- Полая опора легко заменяется на резьбовую или плоскую.
Технические характеристики
| Грузоподъемность | 30 т |
| Ход штока | 150 мм |
| Высота в закрытом положении | 362 мм |
| Нагрузка на цилиндр | 293,7 кН / 29,9 т |
| Рабочее давление | 720 бар / 72 МПа |
| Эффективная площадь давления | 40,8 см2 |
| Объем масла (эффективный) | 612 см3 |
| Тип действия | односторонний |
| Тип возврата | пружинный |
| Материал корпуса | сталь |
| Тип цилиндра | полый плунжер |
| Соединение | A 118 |
| Вес | 25 кг |
| Артикул | 100.112.034 |
Размеры
| Высота в закрытом положении | A | 362 мм |
| Внешний диаметр | B | 120 мм |
| Диаметр штока | C | 60 мм |
| Длина муфты | D | 90 мм |
| Расстояние от основания до входного отверстия | E | 32 мм |
| Высота корпуса | F | 350 мм |
| Тип I | I-1 | |
| Диаметр центрального отверстия | R | 33 мм |
| Внешняя резьба | S | M50x1,5 |
Стандартная комплектация
- Соединительная муфта с внутренней резьбой A 118.
- Полая опора.
