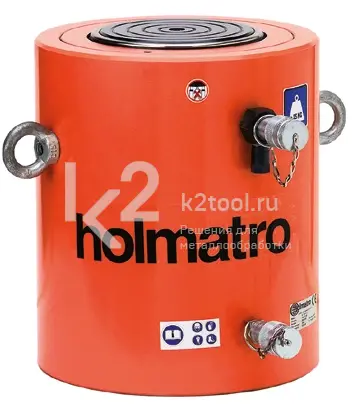

Домкрат двойного действия с гидравлическим возвратом. Оснащен соединительной муфтой A 118 на входном отверстии, соединительной муфтой с клапаном сброса давления A 418 на выходном отверстии и плоской опорой.
Преимущества и возможности
- Возможность использования во всех положениях.
- Защита от выброса плунжера.
- Защита от избыточного давления на выходе.
- Плоская опора защищает плунжер от повреждений.
- Плоская опора легко заменяется на наклонную для нецентрированного груза.
Технические характеристики
| Грузоподъемность | 400 т |
| Ход штока | 150 мм |
| Высота в закрытом положении | 402 мм |
| Нагрузка на цилиндр | 3750 кН / 382,4 т |
| Рабочее давление | 720 бар / 72 МПа |
| Эффективная площадь давления (пресс) | 530,9 см2 |
| Эффективная площадь давления (возврат) | 216,7 см2 |
| Объем масла (пресс) | 7950 см3 |
| Объем масла (возврат) | 3238 см3 |
| Тип действия | двусторонний |
| Тип возврата | гидравлический |
| Материал корпуса | сталь |
| Тип цилиндра | высокотоннажный |
| Соединение | A 118 |
| Вес | 325 кг |
| Артикул | 100.122.091 |
Размеры
| Высота в закрытом положении | A | 402 мм |
| Внешний диаметр | B | 358 мм |
| Диаметр штока | C | 200 мм |
| Длина муфты | D1 | 70 мм |
| Длина муфты | D2 | 85 мм |
| Расстояние от основания до входного отверстия | E | 76 мм |
| Высота корпуса | F | 395 мм |
| Тип I | I-1 | |
| Расстояние от верха до возвратного отверстия |
P | 80 мм |
Стандартная комплектация
- Соединительная муфта с внутренней резьбой A 118.
- Плоская опора.
