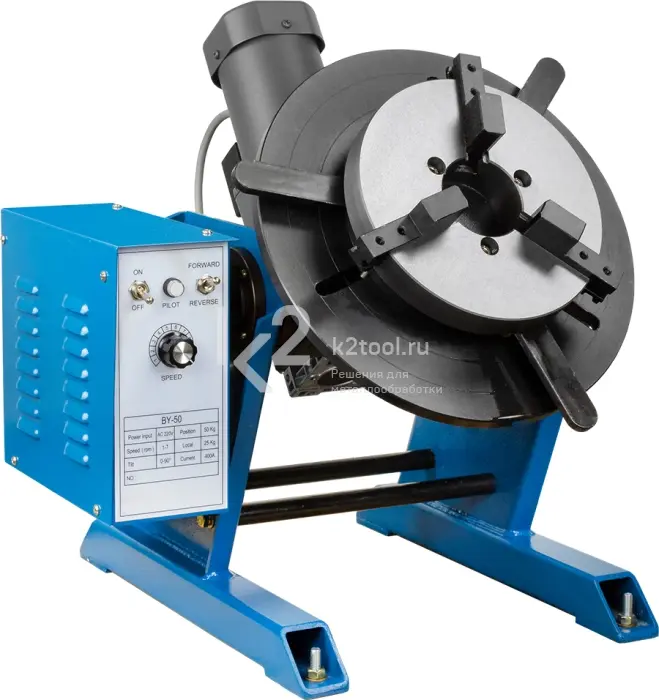

Основанный на базовом позиционере BY-50, BY-50 B оснащен патроном D-200 для обеспечения зажима и автоматической сварки круглых сварных заготовок и резки.
Cварочные позиционеры серии BY малой грузоподъёмности обеспечивают величину угла наклона до 90°. Благодаря бесступенчатому частотно-регулируемому приводу позиционер BY-50 вращает заготовку, установленную на планшайбу при помощи специальных зажимов, со скоростью 1-7/2-15 об/мин (горизонтально/вертикально).
Таким образом качество и скорость произведения кольцевых швов значительно повышаются вне зависимости от типа сварки (автоматическая, полуавтоматическия, ручная).
Особенности
- Широкий диапазон угла наклона до 90°.
- Удобная конструкция позиционера, нет необходимости в монтаже.
- В стандартный комплект поставки уже входит патрон D-200. Возможна поставка позиционера без патрона.
Технические характеристики
| Параметры сети | 220 В, 50/60 Гц |
| Грузоподъемность | 50 кг (планшайба расположена горизонтально) |
| 25 кг (планшайба расположена вертикально) | |
| Диаметр планшайбы | 315 мм |
| Высота подъема планшайбы | 375 мм |
| Макс. эксцентриситет | 100 мм |
| Макс. смещение центра тяжести | 100 мм |
| Скорость вращения планшайбы | 1-7/2-15 об/мин |
| Макс. угол наклона | 0-90° |
| Режим наклона | Ручной |
| Мощность привода вращения | 80 Вт |
| Патрон | D-200/300 |
| Габариты | 430×430×375 мм |
Комплектация
- Позиционер сварочный
- Блок управления
- Педаль управления
- Шнур питания
- Инструкция
