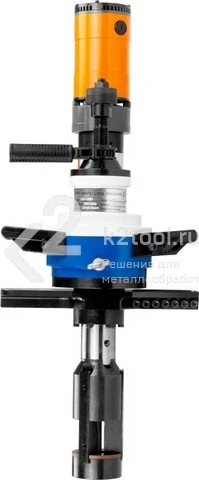

Ручная машина для снятия фаски различной формы (U, V, J), внутренней расточки и торцевания. Крепится на внутреннем диаметре трубы за счет трехкулачкового зажима.
Кромкорез подходит для обработки концов труб, фланцев и сосудов всех типов из большинства металлов (углеродистой, нержавеющей, легированной стали и др.). Имеет Y-образную конструкцию, благодаря чему требует минимум рабочего пространства.
Широко применяется в отраслях, где необходимо обрабатывать высокопрочные трубы с большой толщиной стенки (например, нефтедобыча, добыча природного газа, химзаводы, котельные и атомная энергетика).
Особенности
- Компактная и легкая конструкция для простоты транспортировки и эксплуатации.
- Холодная резка без температурной деформации, не меняет структуру металла.
- Внутреннее крепление на трубах диаметром от 80 до 240 мм, удобная Y-образная форма.
- Снятие U-, V- и J-образной фаски, внутренняя расточка, торцевание.
- Расточка внутренних стенок труб, обработка глубоких отверстий.
- Пневматический или электрический привод.
Технические характеристики
| Модель | ISY-250 | TCM-250 |
|---|---|---|
| Привод | Электро | Пневмо |
| Параметры питания | 220 В 1~ 50/60 Гц | 1500-3500 л/мин 0,63-1 МПа |
| Мощность | 1,43 кВт | 2 л. с. |
| Рабочий диапазон (внутр. диаметр) | Ø 80-240 мм | |
| Толщина стенок | до 15 мм | |
| Скорость вращения | 16 об/мин | |
Опционально возможно использование серво- или гидропривода для обработки сложных материалов или для повышения производительности.
Комплектация
- Кромкорез ISY-250
- Инструкция по эксплуатации.
- Винт крепления кулачков 30 шт.
- Набор кулачков, 4 комплекта по 3 шт.
- Ключ рожковый 22/24.
- Ключ шестигранный 6 мм.
- Резец к ISY для внешней фаски 30°.
- Резец к ISY для внешней фаски 37,5°.
- Резец к ISY для внутренней расточки 15°.
- Резец к ISY для торцевания 0°.
