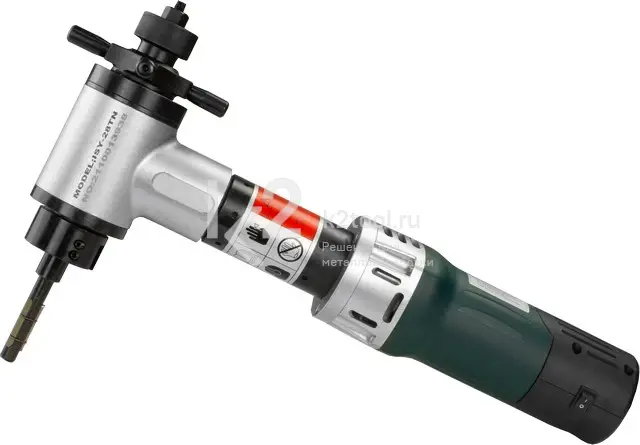

Машина для обработки торцов труб, фланцев и сосудов всех типов из большинства металлов (углеродистой, нержавеющей и легированной стали и др.). Подходит для операций снятия фаски с труб, расточки и торцевания. Устанавливается на внутреннем диаметре трубы от 20 до 28 мм.
Благодаря T-образной конструкции, станку требуется минимум рабочего пространства, а за счет небольшой массы машину легко транспортировать и использовать.
Станок широко применяется в отраслях, где необходимо обрабатывать высокопрочные трубы с большой толщиной стенки (нефтедобыча, добыча природного газа, химзаводы, котельные, атомная энергетика).
Особенности
- Холодная резка без температурной деформации, не меняет структуру металла.
- Установка на внутреннем диаметре трубы, удобная T-образная форма.
- Снятие фаски различной формы: U, V, и J.
- Расточка внутренних стенок труб, а также обработка глубоких отверстий.
- Рабочий диапазон от 20 до 28 мм.
- Пневматический и электрический привод.
- Возможность производства модели под заказ.
- Доступна модификация с пневмоприводом (модель TCM-28TN-3) мощностью 2 л. с.
Технические характеристики
| Модель | ISY-28TN-3 | TCM-28TN-3 |
|---|---|---|
| Параметры питания | 220-230 В, 1~, 50/60 Гц | 1500-3500 л/мин, 0,63-0,8 МПа |
| Мощность | 1,43 кВт | 2 л. с. |
| Рабочий диапазон (внутр. диаметр) | Ø 20-28 мм | |
| Толщина стенок | до 6 мм | |
| Скорость вращения | 70 об/мин | |
Комплектация
- Кромкорез ISY-28TN-3.
- Инструкция по эксплуатации.
- Ключ рожковый 14-17 мм
- Ключ шестигранный 3 мм
- Комплект кулачков с пружинами, 3 шт.
- Резец 0°.
- Резец для внутренней фаски 30°.
- Резец для внутренней фаски 37,5°.
