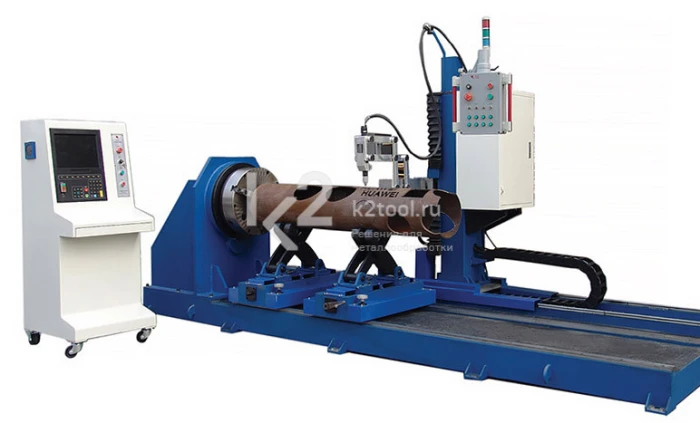

Машина с числовым управлением имеет возможность установки от 2 до 7 осей перемещения в зависимости от требований для работы. Каждая модель станка может реализовывать синхронизацию управляющих осей, имеет функции резки различных пересекающихся линий с фиксированным углом и с фиксированной точкой. Также можно дополнять программное и аппаратное обеспечение в соответствии с потребностями пользователя.
Особенности
- Простота эксплуатации, высокая производительность.
- Мощный контроллер, позволяющий задать программу всего лишь несколькими параметрами: диаметр трубы, толщина трубы и угол.
- Программное обеспечение имеет возможность проектировать входное и выходное отверстие для резки, что обеспечивает более высокое качество реза. После резки параметры могут быть сохранены в виде файла обработки.
- Установка необходимого количества осей перемещения в зависимости от выполняемой задачи.
- Возможность использования как газокислородного резака, так и плазменного за счет универсального суппорта.
- Широкое использование при производстве металлоконструкций в нефтепромышленности, судостроительстве и других областях.
Технические характеристики
| Модель | XG-630 | XG-800 | XG-1000 |
|---|---|---|---|
| Напряжение | газ: 220 В, 50 Гц, плазма: 380 В, 50 Гц | ||
| Диаметр труб | 60-630 мм | 60-800 мм | 60-1000 мм |
| Толщина стенок труб | 5-80 мм | ||
| Грузоподъемность | 8000 кг | ||
| Количество осей | 3, 4, 5, 6, 7 | ||
| Скорость резки | газ: 50-750 мм/мин, плазма: 300-3000 мм/мин | ||

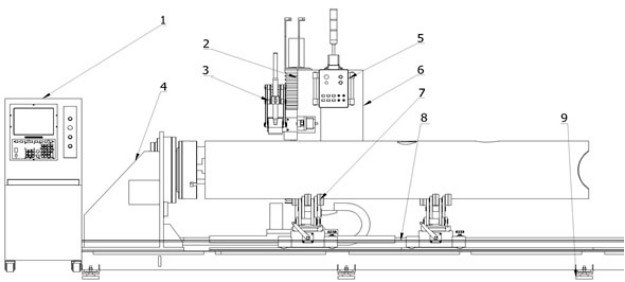

Cхема
- Системный блок.
- Опора.
- Держатель горелки.
- Крепление вала.
- Операционный блок.
- Высоковольтный электрошкаф.
- Роликовая рама.
- Опорная дорожка.
- Крепежная прокладка.
