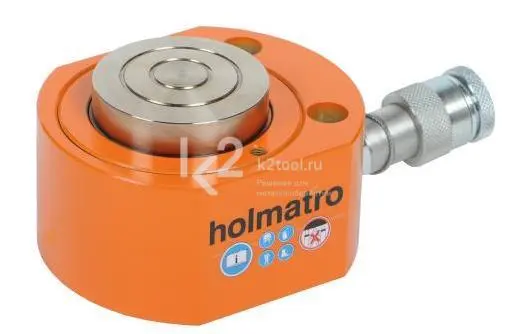

Преимущества и возможности
- Компактная, плоская версия, эффективна в ограниченном пространстве.
- Используется во всех положениях.
- Крепежные отверстия для легкой сборки.
- Защита от выброса плунжера.
- Грязесъемное кольцо очищает шток от загрязнений, что увеличивает срок службы.
- Шлицевой плунжер, не требующий штоковой опоры.
- Соединительная муфта с внутренней резьбой A 118.
Технические характеристики
| Грузоподъемность | 50 т |
| Ход штока | 15 мм |
| Высота в закрытом положении | 71 мм |
| Нагрузка на цилиндр | 510,4 кН / 52 т |
| Рабочее давление | 720 бар / 72 МПа |
| Объем масла | 106 см3 |
| Эффективная площадь давления | 70,9 см2 |
| Тип действия | односторонний |
| Тип возврата | пружинный |
| Материал корпуса | сталь |
| Тип цилиндра | плоский |
| Соединение | A 118 |
| Вес | 7 кг |
| Стандарт ASME | B30.1 |
| Артикул | 100.112.296 |
Размеры
| Высота в закрытом положении | A | 71 мм |
| Наружный диаметр | B | 140 мм |
| Наружный диаметр | B2 | 119 мм |
| Диаметр штока | C | 75 мм |
| Длина муфты | D | 77 мм |
| Расстояние от основания до входного отверстия | E | 19 мм |
| Высота корпуса | F | 68 мм |
| Межцентровое расстояние болтов | U | 67 мм |
| Диаметр отверстий | V | 13 мм |
| Расстояние от штока до монтажного отверстия | W | 53 мм |
| Угол наклона муфты | A1 | 5° |
