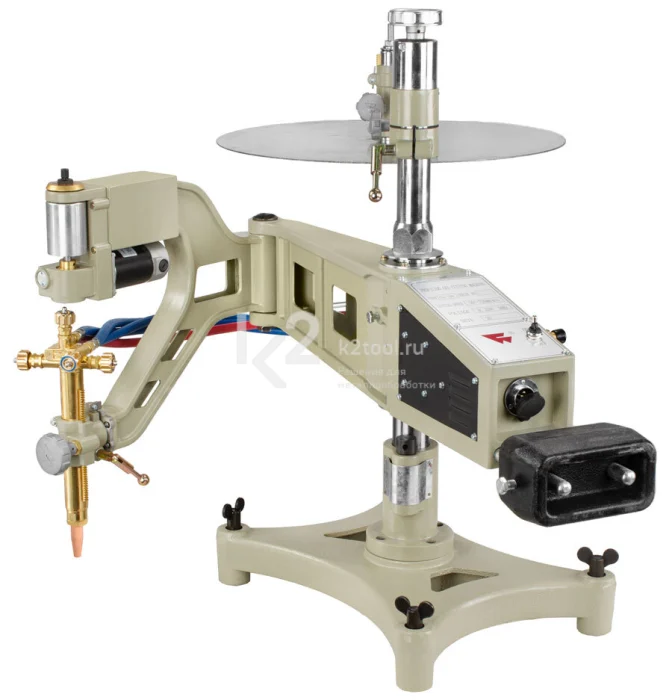

Шарнирно-копировальная машина для раскроя листового материала на заготовительных участках машиностроительных, судостроительных и других предприятий. Вырезка деталей производится по заранее изготовленному стальному шаблону (копиру). Также в качестве шаблона может использоваться уже изготовленная ранее деталь.
Особенности
- Легкий, прочный и компактный литой корпус из алюминия.
- Высокая точность резки, отличное качество поверхности кромки.
- Вырезка круглых, прямоугольных и квадратных деталей из заготовок толщиной от 6 до 100 мм.
- Возможность работы как в цеху, так и в полевых условиях.
- Быстрая смена шаблона (копира).
Технические характеристики
| Напряжение | 220 В, 50 Гц |
| Скорость резки | 50-750 мм/мин |
| Толщина резки | 5-100 мм |
| Диаметр круглой детали | 20-600 мм |
| Резка по прямой | 1200 мм |
| Размер прямоугольной детали | 400×900 мм, 450×750 мм |
| Размер квадратной детали | 500×500 мм |
| Двигатель | 110 В, 24 Вт |
| Частота вращения двигателя | 3600 об/мин |
| Масса | 56,5 кг |
| Габариты | 1190×335×800 мм |
Комплектация
- Каретка.
- Инструкция по эксплуатации.
- Кабель питания.
- Газовый распределитель с шлангами и резаком.
- Разъём подключения к газовому распределителю — 2 шт.
- Держатель резака.
- Набор для очистки отверстий в мундштуках.
- Комплект (сопло + мундштук) G03-1.
- Комплект (сопло + мундштук) G03-2#.
- Комплект (сопло + мундштук) G03-3#.
- Набор ключей.
- Лист шаблон d=500 мм.
