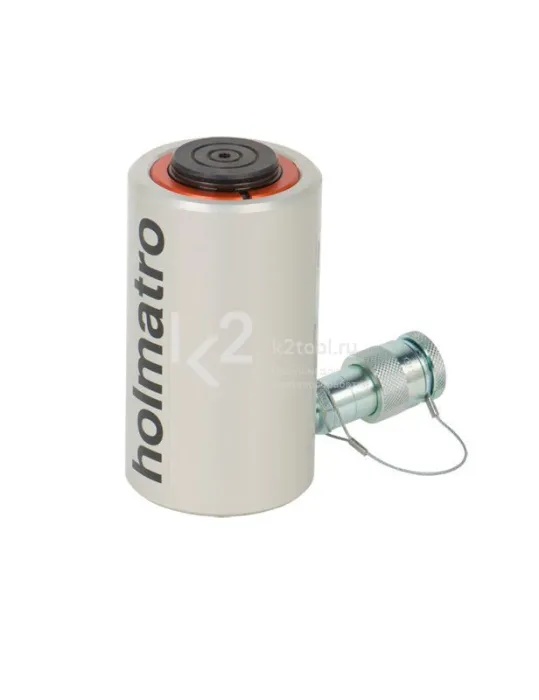

Преимущества и возможности
- До 50% легче других моделей. Легко перемещать и позиционировать.
- Ручки для переноса на всех моделях, кроме HAC 50 S 5.
- Устойчивы к коррозии.
- Композитные подшипники:
- Предотвращают контакт металла с металлом.
- Продлевают срок службы.
- Повышают устойчивость к боковым нагрузкам до 10%.
- Используются в любых позициях.
- Защита от выброса плунжера.
- Кольцо, защищающее от грязи.
- Плоская опора:
- Защищает плунжер от повреждений.
- Легко заменяется на наклонную для нецентрированного груза.
Технические характеристики
| HAC 50 S 5 | HAC 50 S 10 | HAC 50 S 15 | HAC 100 S 5 | HAC 100 S 10 | HAC 100 S 15 | |
| Артикул | 100.112.154 | 100.112.153 | 100.112.144 | 100.112.152 | 100.112.151 | 100.112.142 |
| Обновленная модель | 100.112.271 | 100.112.270 | 100.112.263 | 100.112.273 | 100.112.272 | 100.112.264 |
| Рабочее давление, Бар/МПа | 720 / 72 | 720 / 72 | 720 / 72 | 720 / 72 | 720 / 72 | 720 / 72 |
| Грузоподъемность, т | 50 | 50 | 50 | 100 | 100 | 100 |
| Длина хода, мм | 50 | 100 | 150 | 50 | 100 | 150 |
| Высота в закрытом положении, мм | 183 | 233 | 283 | 228 | 278 | 328 |
| Мощность, кН/т | 510 / 52 | 510 / 52 | 510 / 52 | 1031 / 105.2 | 1031 / 105.2 | 1031 / 105.2 |
| Объем масла, см3 | 355 | 709 | 1063 | 716 | 1432 | 2147 |
| Эффективная площадь давления, см2 | 70,9 | 70,9 | 70,9 | 143,1 | 143,1 | 143,1 |
| Вес, кг | 8,1 | 9,9 | 11,6 | 19,7 | 23,3 | 26,9 |
| Рекомендуемая модель насоса | HTS 550 A | HTW 1800 B | HTW 1800 B | HTW 1800 B | HTW 1800 B | HTW 2800 B |
Размеры
| HAC 50 S 5 | HAC 50 S 10 | HAC 50 S 15 | HAC 100 S | HAC 100 S 10 | HAC 100 S 15 | |
| A, мм | 183 | 233 | 283 | 228 | 278 | 328 |
| B, мм | 140 | 140 | 140 | 200 | 200 | 200 |
| C, мм | 80 | 80 | 80 | 105 | 105 | 105 |
| D, мм | 73 | 73 | 73 | 73 | 73 | 73 |
| E, мм | 35 | 35 | 35 | 45 | 45 | 45 |
| F, мм | 175 | 225 | 275 | 217 | 267 | 317 |
| I2 | - | I2 | I2 | I2 | I2 | I2 (2×) |
|
||||||
