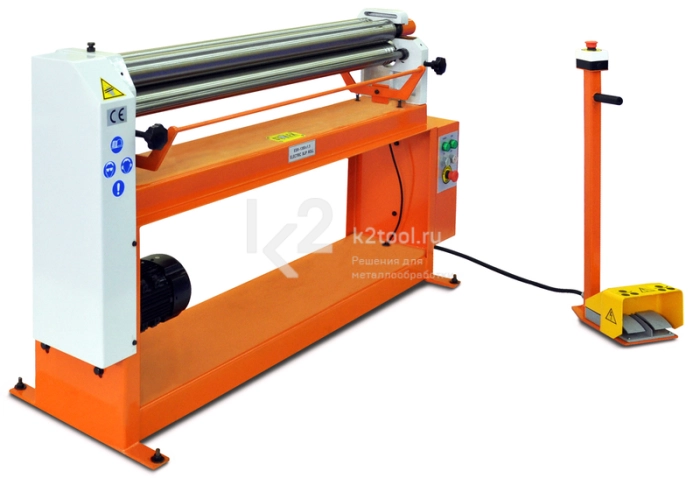

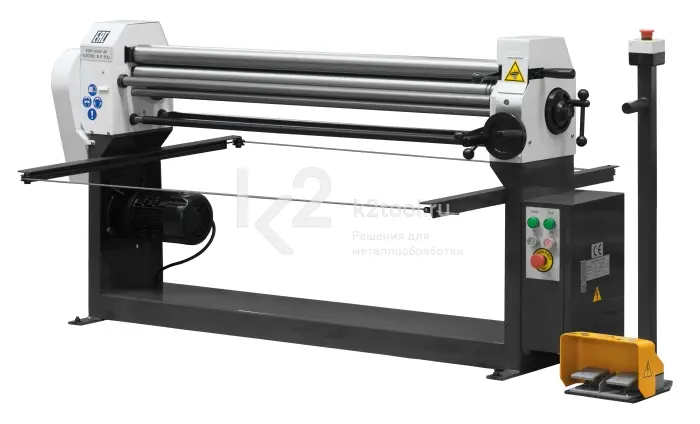

Вальцовочный станок предназначен для придания листу цилиндрической формы различного радиуса. Применяется на небольших производствах для изготовления комплектующих вентиляции, водосточного оборудования, дымоходов, правке плоских заготовок, подгибке кромок и т.д.
Особенности
- Бороздки для гнутья прутка.
- Вальцы с тремя ассиметричными валами.
- Возможность гибки на конус.
- Ручки на переднем валу для быстрого зажима материала и фиксации.
- Валы изготовлены из высокопрочной стали.
- Верхний вал имеет паз для заправки листа и вращается в обе стороны.
- Выносная педаль с кнопкой аварийной остановки.
- Фиксатор подъёма нижнего (гибочного вала), т.е. радиуса гибки.
Технические характеристики
| Рабочая длина | 1300 мм |
| Толщина материала | 1,5 мм |
| Диаметр валов | 60 мм |
| Мощность | 0,75 кВт |
| Скорость вращения валов | 22 об/мин |
| Габариты | 1900×550×1100 мм |
| Масса | 340 кг |
Максимальная допустимая толщина листа при работе с низкоуглеродистой сталью (предел текучести σs не должен превышать параметр σs ≤245 МПа) не более 1,5 мм.
Минимальный диаметр получаемой заготовки при работе с низкоуглеродистой сталью 1,5 мм составит не менее 110 мм (данная информация является справочной и зависит от сорта, прочности, термообработки материала, а также его длины и толщины).
При работе с толщиной металла (нержавеющая сталь) ≤ 1,0 мм максимально возможный мин. Ø обечайки может составлять 120 мм (данная информация является справочной и зависит от сорта, прочности, термообработки материала, а также его длины и толщины).
Точной формулы расчёта минимального диаметра получаемой заготовки не существует, т.к. это зависит от вида, сорта, термообработки материала, а также его длины и толщины. Более точно определить минимальный Ø возможно только пробной прокаткой.
Комплектация
- Электромеханический вальцовочный станок Stalex ESR-1300x1.5E в сборе.
- Руководство эксплуатации.
