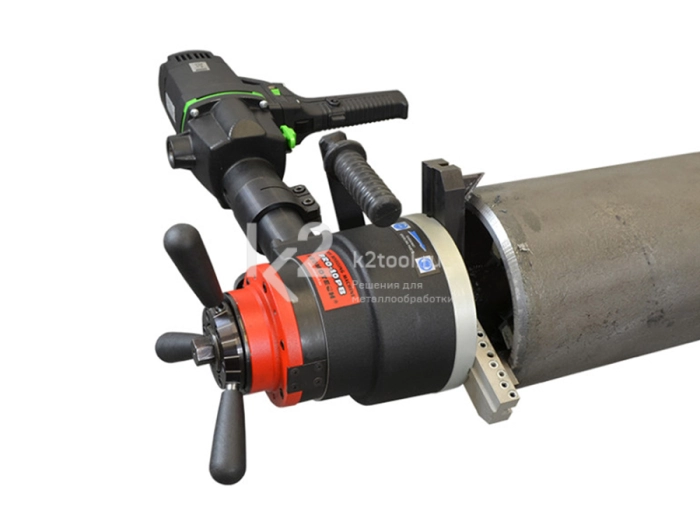

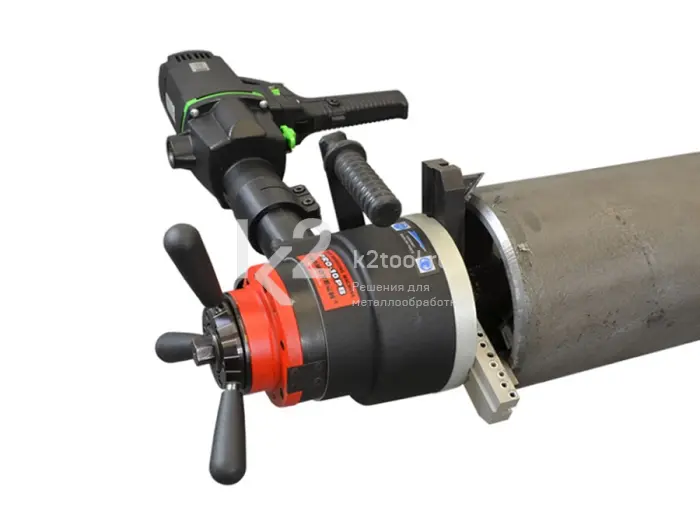

Мобильная промышленная машина ПРО 10 ПБ разработана для эффективной и производительной обработки торцов труб. Машина обслуживается одним оператором и представляет собой промышленный мобильный агрегат для интенсивной работы при постоянных высоких нагрузках.
Обработка под 0°
До Ø 273 мм
До Ø 84-269 мм
До 15 мм
- Самоцентрирующий распорный вал обеспечивает надежное и точное крепление при базировании по внутренней поверхности трубы.
- В конструкцию ПРО 10 ПБ заложен очень высокий запас прочности и мощности. Литой корпус, надежные резцедержатели, мощный привод — гарантируют длительный срок службы и надежность оборудования.
- Высокая жесткость и энерговооруженность машины ПРО 10 ПБ позволяют использовать ее на участках с наиболее интенсивными условиями эксплуатации.
- ПРО 10 ПБ позволяет быстро и удобно снимать внутреннюю и внешнюю фаску, фаску формы J, производить торцевание. При необходимости, машина выполняет эти операции одновременно.
- По требованию Заказчика машина может быть укомплектована пневматическим приводом высшего качества либо электроприводом с высоким крутящим моментом.
Технические характеристики
| ПРО 10 ПБ с электроприводом | ПРО 10 ПБ с пневматическим приводом | |
| Мощность | 1800 Вт | 1800 Вт |
| Параметры питания | 220 В, 50 Гц | - |
| Частота вращения (номинальная) | (1) 12-29 об/мин (2) 41-96 об/мин |
9 об/мин |
| Частота вращения (без нагрузки) | - | 17 об/мин |
| Давление воздуха | - | 0,6 МПа |
| Расход воздуха | - | 1750 л/мин |
| Мин. внутр. диаметр трубы | 84 мм (38 мм*) | 84 мм (38 мм*) |
| Макс. внутр. диаметр трубы | 269 мм (349 мм*) | 269 мм (349 мм*) |
| Макс. внеш. диаметр трубы | 273 мм (355 мм*) | 273 мм (355 мм*) |
| Макс. толщина стенок трубы | 15 мм | 15 мм |
| Габариты с приводом | 648×306×724 мм | 547×306×684 мм |
| Масса с приводом | 35,9 кг | 33 кг |
* Опционально
Комплектация
- PRO 10 PB (без инструмента).
- Металлический ящик.
- Самоцентрирующиqся распорный вал.
- Набор базовых кулачков и накладок.
- Набор инструмента.
- Баллон для СОЖ.
- Руководство по эксплуатации.
Приводы
|
|
| Электропривод 230 В (арт. SLN-000094) и адаптер для его подключения (арт. ZST-0200-99-01-00-0) | |
|
|
| Пневмопривод (арт. SLN-0200-15-00-00-0) и система подготовки воздуха (арт. ZST-000021) | |
Расширенные возможности
|
| Распорный вал с набором кулачков для труб с внутр. диаметром 38-86 мм (арт. ZSP-0200-05-00-00-2) |
|
| Комплект резцедержателей и кулачков для труб Ø192-349 мм толщиной до 7 мм (арт. ZST-0200-13-00-00-2) |
|
| Распорный вал для труб с внутр. диаметром 126-296 мм (арт. TRZ-0200-99-00-00-0) Для труб с внутр. диаметром 219-376 мм нужен доп. набором кулачков |
|
| Приспособление для работы на овальных трубах Ø 126-296 мм (арт. PRK-0463-00-00-00-1) |
Торцевание фланцев
 Приставка для планирования фланцев. Код: PRK-0447-00-00-00-2. |
Технические характеристики приспособления для планирования фланцев
|
||||||||||
 Пластина для планирования фланцев. Код: PLY-000210. |
Резцы
Резцы для торцевания
|
|
0°, высота 30 мм Код: NOZ-000017 |
Резцы для снятия внешней фаски
|
|
|
|
|
|
30°, высота 37 мм Код: NOZ-000019 |
30°, высота 44 мм Код: NOZ-000018 |
37,5°, высота 44 мм Код: NOZ-000020 |
37,5°, высота 54 мм Код: NOZ-000015 |
45°, высота 54 мм Код: NOZ-000021 |
Резцы для снятия внутренней фаски
|
|
|
|
|
30°, высота 44 мм Код: NOZ-000023 |
30°, высота 54 мм Код: NOZ-000025 |
37,5°, высота 54 мм Код: NOZ-000024 |
45°, высота 54 мм Код: NOZ-000026 |
Резцы для внутренней калибровки и снятия фаски формы J
|
|
|
|
15°, R 2 мм, высота 50 мм Код: NOZ-000022 |
20°, R 8 мм, высота 50 мм Код: NOZ-000016 |
Внутренняя калибровка, высота 55 мм Код: NOZ-000001 |
