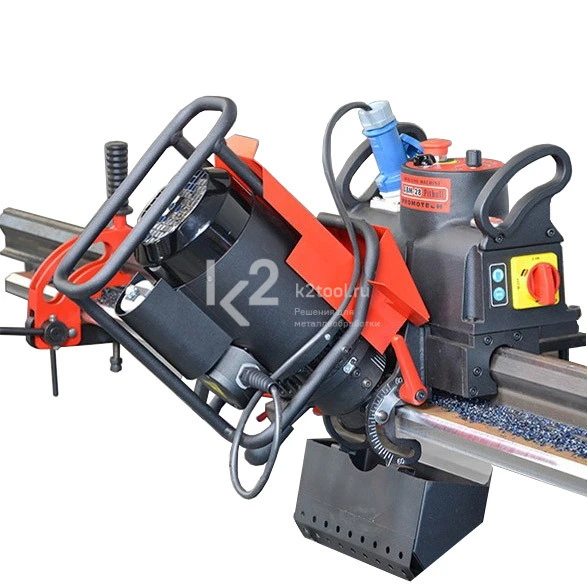

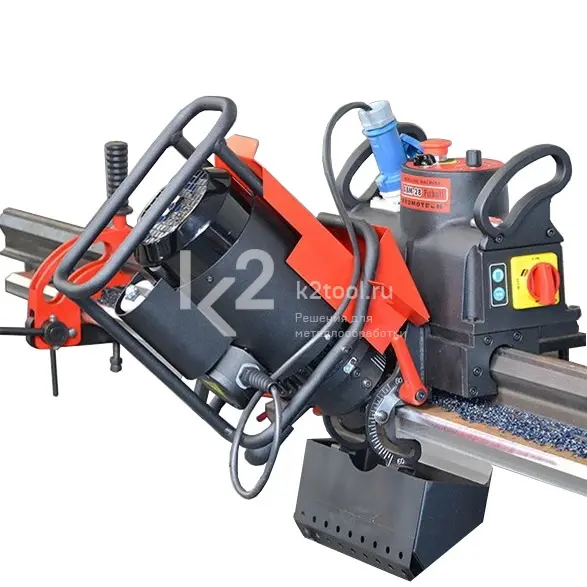

Автоматический кромкорез НПО Вектор АВМ-28 (ABM-28): общий видКромкорез АВМ-28 (ABM-28): плавная регулировка углаФаскосниматель АВМ-28 (ABM-28): торцевание листаФаскосниматель АВМ-28 (ABM-28): торцевание листаКромкорез АВМ-28 (ABM-28): снятие фаски с нижнего края листаФаскосниматель АВМ-28 (ABM-28): снятие фаски с нижнего края листаФаскосниматель АВМ-28 (ABM-28): фаска формы JФаскосниматель АВМ-28 (ABM-28): фаска формы JФаска формы «J»Фаска, обработанная автоматическим кромкорезом АВМ-28 (ABM-28)
Цена по запросу

Есть в наличии


Запросить цену Купить в один клик
Доставка

Доставка транспортной компанией до терминала в вашем городе.

Самовывоз со склада.

Оплата

Безналичными по счёту

Оплата банковской картой.

Машина-автомат для обработки кромки ABM-28

Фаскосъемная машина АВМ-28 — это развитие успешной модели АВМ-26. По сравнению со своей предшественницей, АВМ-28 обладает значительно более широкими техническими характеристиками, а, следовательно, и возможностями. Это позволяет ей заслуженно считаться одной из наиболее прогрессивных моделей своего класса.

Данный станок отвечает всем современным требованиям по уровню автоматизации, производительности и простоты управления.

Максимальная ширина фаски до 35 мм
Макс. ширина фаски до 35 мм
Максимальная толщина листа 35 мм, опционально 36 - 70 мм
Макс. толщина листа 35 мм; опционально 36-70 мм
Углы фаски от -60° до 60°
Углы фаски от −60° до 60°
Снятие фаски с верхнего края
Снятие фаски с верхнего края
Торцевание
Торцевание
Снятие фаски с нижнего края
Снятие фаски с нижнего края
Снятие фаски формы J (опционально)
Снятие фаски формы J (опционально)

Обладая автоподачей, кромкорез АВМ-28 движется по направляющим, которые крепятся к листу быстросъемными струбцинами (направляющие и струбцины входят в комплект поставки).

За один проход автоматический кромкорез АВМ-28 снимает фаску спереди и сверху обрабатываемой кромки. Обработка ведется одновременно, не требуя дополнительных временных затрат.

Рабочее перемещение станка, производимое в обоих направлениях, позволяет сменить направление движения, не снимая станок для перенесения его в начало направляющих. Для увеличения длины обработки достаточно использовать дополнительные направляющие, которыми машину всегда можно доукомплектовать.

Следует добавить, что благодаря инновационной модульной схеме, машина монтируется на листе и обслуживается одним оператором.

За счет всего перечисленного, машина становится максимально эффективна и высокопроизводительна, намного превосходя свои аналоги.

Основные возможности и преимущества АВМ-28:

  • обработанная поверхность имеет зеркальный вид;
  • возможность устранения серповидности листа за счет движения машины по направляющим, установленных на листе;
  • плавная регулировка угла фаски от 60° до −60°, что исключает необходимость переворачивать лист;
  • торцевание листа (обработка под 0 градусов);
  • обработка листа толщиной до 70 мм (опция);
  • максимальная ширина фаски (в зависимости от угла) от 28 до 35 мм;
  • обработка производится при движении машины в обе стороны;
  • опционально доступен «J»-профиль фаски;
  • полная защита от перегрузки.

Технические характеристики

Напряжение 230 В перем. тока, 50–60 Гц
Мощность 1600 Вт
Скорость шпинделя (без нагрузки) 2780 об/мин
Угол фаски от 60° до −60° (β)
Максимальная ширина фаски 35 мм (b)
Скорость подачи 250–500 мм/мин
Максимальная толщина листа 35 мм; опционально 36–70 мм
Масса (машина с одной направляющей) 53,5 кг

Максимальная ширина фаски зависит от угла

β 30° 45° 60°
b 35 мм 30 мм 28 мм 30 мм

Комплект поставки

  1. Каретка, смонтированная на направляющей.
  2. Узел фрезерный в сборе.
  3. Суппорт узла фрезерного для фаски с углами от −60° до 60°.
  4. Сегмент направляющей дополнительный.
  5. Фиксаторы быстросъемные для листов толщиной 10-35 мм (3 шт.).
  6. Контейнер для сбора стружки.
  7. Набор инструментов.
  8. Зажимы боковые для листов толщиной 10-35 мм (2 шт.).
  9. Ящик деревянный.
  10. Руководство по эксплуатации.

Аксессуары и дополнительная комплектация

Головки фрезерные и пластины режущие:

Головки для фаски (стандарт) Головки «J»-профиля фаски (опционально)

Быстросъемные фиксаторы направляющих:

  • UST-0152-99-02-00-0 — для листов толщиной 10-35 мм.
  • UST-0152-15-01-00-1 — для листов толщиной 36-75 мм.

Зажимы боковые:

  • ZCS-0152-99-00-00-0 — для листов толщиной 10-35 мм.
  • ZCS-0152-99-01-00-0 — для листов толщиной 36-75 мм.

Суппорт узла фрезерного:

  • WSP-0518-03-00-00-0 — для листов толщиной 10-35 мм, углы фаски от −60° до 60°.
  • WSP-0518-04-00-00-0 — для листов толщиной 36-70 мм, углы фаски от 0° до 60°.
  • WSP-0518-05-00-00-0 — для листов толщиной 36-70 мм, углы фаски от 0° до −60°.
