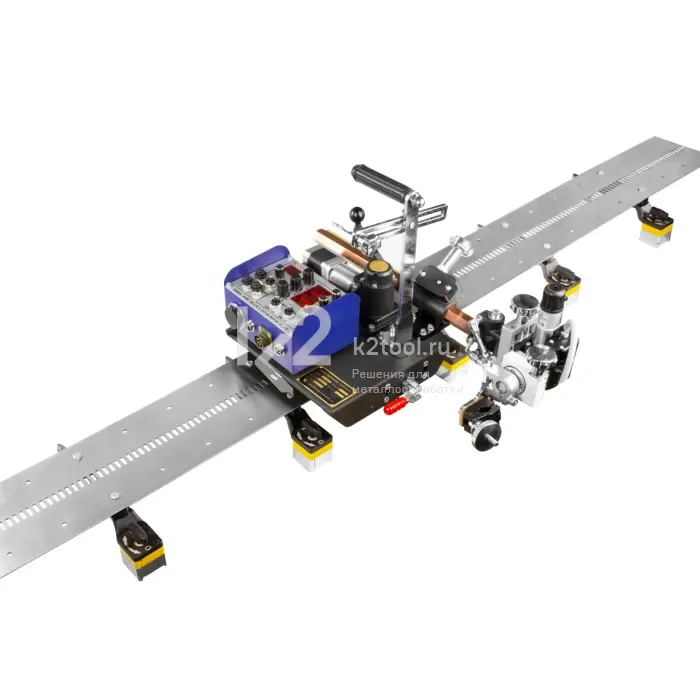

Полуавтоматическая сварочная каретка предназначена для сварки горизонтальных швов на вертикальной плоскости, вертикальных и кольцевых неповоротных стыков крупногабаритных металлоконструкций.
С помощью двух направляющих и магнитных блоков, входящих в стандартный комплект поставки, HK-100SE широко применяется для сварки поясных и вертикальных стыков листов обшивки корабельных корпусов, монтажа резервуаров, сосудов и емкостей. Незаменим в химической, пищевой, цементной промышленности.
Сварка осуществляется с помощью горелки сварочного полуавтомата, которая закрепляется в кронштейне каретки. Для передвижения машина устанавливается на гибкий рельс.
Особенности
- Гибкий направляющий рельс на биполярных магнитных или вакуумных опорах.
- Синхронизация с источником питания и механизмом подачи проволоки.
- Колебания горелки в поперечной плоскости, осуществляемые с помощью осциллятора.
- Блок управления, позволяющий регулировать направление и скорость перемещения каретки, силу сварочного тока, напряжение на дуге, скорость подачи проволоки, частоту и амплитуду осцилляций горелки и время задержки осцилляций горелки в крайних точках.
Технические характеристики
| Напряжение | 220 В, 50 Гц |
| Скорость перемещения | 0-850 мм/мин |
| Время задержки осцилляции | 0-1,5 с |
| Скорость осцилляции | 0-100 мм/мин |
| Перемещение горелки по оси X | 150 мм |
| Перемещение горелки по оси Y | 60 мм |
| Угол наклона горелки | 360°, при колебании 15° |
| Внешний диаметр труб | от 2 м |
| Габариты | 330×310×290 мм |
| Масса | 11 кг |
Комплектация
- Каретка HK-100SE.
- Руководство по эксплуатации.
- Блок питания.
- Кабель питания.
- Штанга.
- Ручка для переноски станка.
- Блок поперечных колебаний.
- Приспособление для точного позиционирования горелки.
- Держатель горелки.
- Кабель автоподжига.
- Набор шестигранных ключей 1,5-6 мм.
