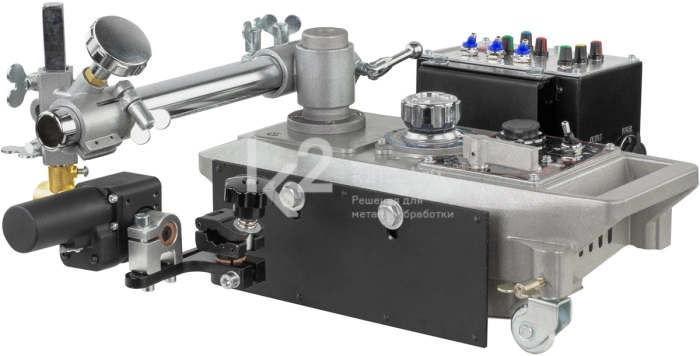

Многофункциональная машина для плазменной резки и полуавтоматической сварки в среде защитного газа (MIG/MAG) горизонтальных соединений в нижнем положении, горизонтальных соединений в нижнем положении без разделки или с V-образной разделкой кромок толщиной от 2 до 25 мм.
Перемещение каретки вдоль шва или линии реза осуществляется по направляющему рельсу, что обеспечивает высокую точность и стабильность позиционирования.
Особенности
- Осциллятор сварочной горелки для выполнения заполнения разделки шва в потуавтоматическом режиме.
- Управление перемещением или параметрами осциллятора с помощью консоли либо выносного пульта ДУ.
- Синхронизация с большинством источников плазменной резки и сварочных полуавтоматов.
- Использование одного устройства для воздушно-плазменной резки или выравнивания и последующей сварки листов из углеродистых и высоколегированных сталей, сплавов алюминия или титана.
Технические характеристики
| Диаметр проволоки | 1,2-1,6 мм |
| Длина шва | от 240 мм |
| Габариты (без горелки) | 430×330×315 мм |
| Масса (без горелки) | 10 кг |
Параметры сварки
| Диаметр сварочной проволоки | Ø1,2 мм | Ø1,4 мм | Ø1,6 мм | |
| Сила тока (A) | Нижнее положение | 120-300 | 150-380 | 180-430 |
| Потолочное положение | 120-280 | 150-320 | 180-380 | |
| Горизонтальное положение | 120-280 | 150-300 | 180-330 | |
| Напряжение (U) |
|
|||
| Расстояние между соплом и заготовкой |
|
|||
Толщина 6 мм
| Катет шва | Диаметр проволоки | Ток | Напряжение | Скорость | Расстояние между соплом и заготовкой | Позиция |
|---|---|---|---|---|---|---|
| 4-4,5 мм | 1,2 мм | 300-330 А | 30-35 В | 60-70 см/мин | 15-20 мм | 20 |
| 6-7 мм | 1,2 мм | 300-350 А | 30-36 В | 40-45 см/мин | 15-20 мм | 20 |
| 6-7 мм | 1,6 мм | 380-400 А | 37-38 В | 45-50 см/мин | 15-20 мм | 20 |
Толщина 8 мм
| Катет шва | Диаметр проволоки | Ток | Напряжение | Скорость | Расстояние между соплом и заготовкой | Позиция |
|---|---|---|---|---|---|---|
| 6 мм | 1,2 мм | 300-350 А | 30-36 В | 40-45 см/мин | 15-20 мм | 20 |
| 8-9 мм | 1,6 мм | 430-480 А | 38-42 В | 40-45 см/мин | 15-20 мм | 20 |
Толщина 12 мм
| Катет шва | Диаметр проволоки | Ток | Напряжение | Скорость | Расстояние между соплом и заготовкой | Позиция |
|---|---|---|---|---|---|---|
| 10 мм | 1,6 мм | 430-480 А | 38-42 В | 30-40 см/мин | 15-20 мм | 20 |
| 12-13 мм | 1,6 мм | 450-480 А | 39-42 В | 25-30 см/мин | 20-25 мм | 20 |
