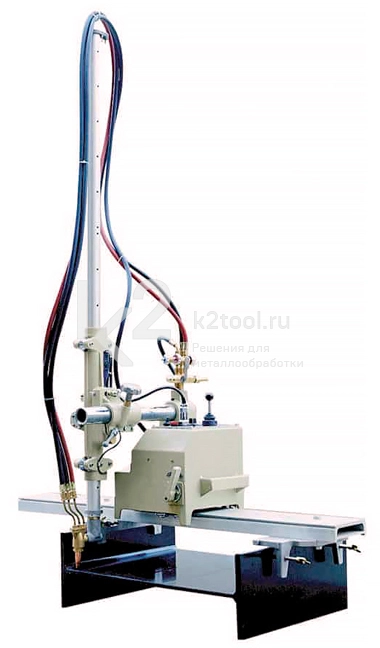

Портативная машина термической резки, предназначенная для автоматизированной резки двутавровых балок и швеллеров.
Конструкция машины состоит из каретки линейного перемещения, резака с механизмом вертикального перемещения, закрепленного в держателе на корпусе каретки, платы управления, газораспределительного механизма и рельса с зажимом. Внутри корпуса каретки смонтированы двигатель, редуктор и механизм сцепления. Каретка движется по рельсу на фрикционных роликах. Режимами машины управляет электронная плата, установленная в корпусе.
Особенности
- Прочный и компактный алюминиевый корпус.
- Простота эксплуатации и обслуживания.
- Эргономичная панель управления с джойстиком.
- Электродвигатель с плавной регулировкой скорости.
- Резка как перпендикулярно к продольной оси балки, так и под углом к ней до 45°.
Технические характеристики
| Напряжение | 220 В ±10% |
| Двигатель | 110 В, 50 Гц, 40 Вт |
| Частота вращения двигателя | 2200 об/мин |
| Скорость резки | 50-750 мм/мин |
| Толщина резки | 6-60 мм |
| Угол фаски | 0-45° |
| Высота резки | 150-800 мм |
| Ширина резки | 150-1600 мм |
| Рабочий газ | ацетилен/пропан |
| Масса машины | 21,5 кг |
| Масса рельса | 15,5 кг |
| Габариты машины | 400×340×440 мм |
| Габариты рельса | 270×220×2200 мм |
Комплектация
- Каретка.
- Инструкция по эксплуатации.
- Разъём подключения к газовому распределителю — 2 шт.
- Кабель питания Направляющая.
- Комплект (сопло + мундштук) G03-1.
- Комплект (сопло + мундштук) G03-2.
- Комплект (сопло + мундштук) G03-3.
- Набор для очистки отверстий в мундштуках.
- Отвёртка крестовая 6х100 мм.
- Набор ключей.
- Направляющий рельс.
