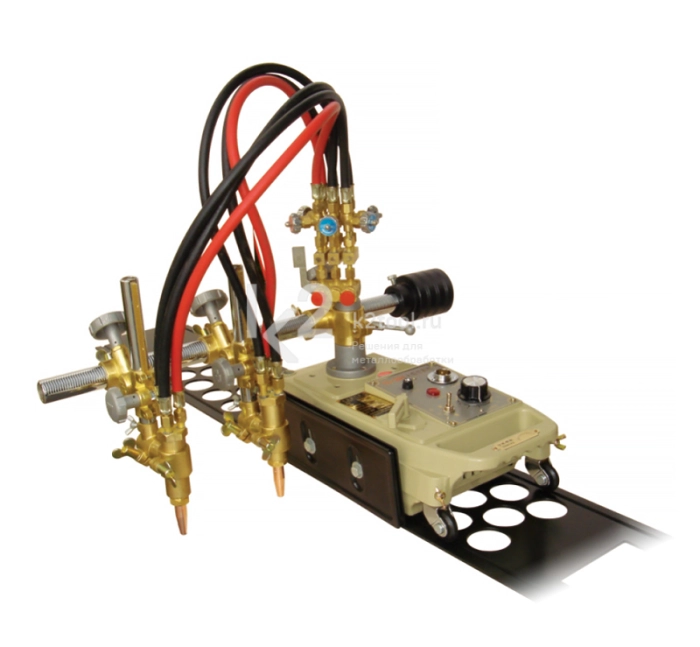

Портативная машина, предназначенная для выполнения прямолинейной или круговой резки и снятия V-, Х- и Y-образной фаски под сварку на кромках стальных листов толщиной от 5 до 100 мм.
Блок резки состоит из газовых вентилей с клапаном, консоли с противовесом и резака, установленного в держателе. Держатель резака имеет реечный механизм, который позволяет перемещать резак вдоль консоли, регулировать высоту установки резака над поверхностью металла, а также устанавливать угол наклона резака в пределах ±45°. Положение резака фиксируется винтами.
Газораспределитель машины снабжен клапаном, открывающим подачу газа к резакам машины и имеющим три рабочих положения:
- закрыто;
- подогревающий кислород и горючий газ открыты;
- режущий кислород, подогревающий кислород и горючий газ открыты.
Особенности
- Долговечность и простота эксплуатации.
- Легкий, прочный и компактный литой корпус из алюминия, оснащенный двойным термозащитным металлическим экраном с тефлоновым покрытием.
- Регулируемый угол наклона резака в пределах ±45°.
- Аналоговая панель управления для регулирования скорости резки в пределах 50-750 мм/мин.
- Циркульное приспособление, позволяющее вырезать окружности или фланцы диаметром от 200 до 2000 мм.
- Дополнительные направляющие, которые стыкуются между собой и позволяют увеличить длину линии реза.
Технические характеристики
| Напряжение | 220 В ±10％, 50 Гц |
| Двигатель | 110 В, 50 Гц, 30 Вт |
| Частота вращения двигателя | 4200 об/мин |
| Скорость резки | 50-750 мм/мин |
| Толщина резки | 5-100 мм |
| Угол фаски | 0-45° |
| Диаметр круговой резки | 200-2000 мм |
| Рабочий газ | ацетилен/пропан |
| Габариты | 435×210×240 мм |
| Масса | 21 кг |
Варианты вырезания окружностей
|
|
|---|
Комплектация
- Каретка CG1-100H.
- Стандартная комплектация резака.
- Комплект подвижного узла - 1 шт.
- Сопло - 6 шт.
- Пуансон - 1 шт.
- Кабель питания - 1 шт.
- Руководство эксплуатации.
- Сертификат квалификации.
- Газовый распределитель - 1 шт.
- Шариковый винт М4 - 2 шт.
