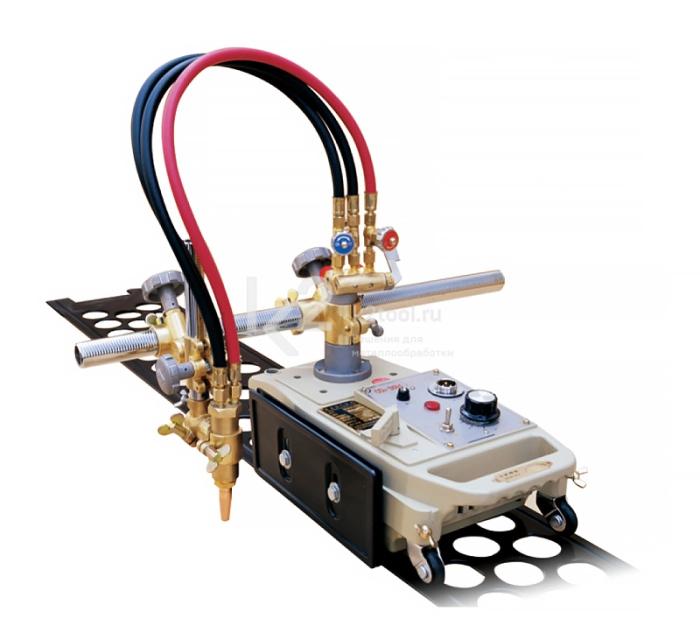

Портативная машина, предназначенная для выполнения прямолинейной или круговой резки листов из углеродистой стали толщиной от 5 до 100 мм.
Резка выполняется с помощью одного газокислородного резака, установленного на самоходной тележке, которая имеет возможность перемещения вдоль линии реза по направляющим.
Особенности
- Долговечность и простота эксплуатации.
- Легкий, прочный и компактный литой корпус из алюминия.
- Надежный и точный привод на основе червячного редуктора.
- Регулируемый угол наклона резака в пределах ±45°.
- Кислородные и ацетиленовые шланги поставляются в комплекте.
- Комплектуется быстросъемными разъемами для быстрой коммутации шлангов.
- Аналоговая панель управления для регулирования скорости резки в пределах 50-750 мм/мин.
- Циркульное приспособление, позволяющее вырезать окружности или фланцы диаметром от 200 до 2000 мм.
- Дополнительные направляющие, которые стыкуются между собой и позволяют увеличить длину линии реза.
- Поверхность полученной кромки может достигать класса чистоты 12,5, что не требует дальнейшей обработки.
Технические характеристики
| Напряжение | 220 В ±10％ |
| Скорость резки | 50-750 мм/мин |
| Толщина резки | 5-100 мм |
| Угол фаски | 0-45° |
| Диаметр круговой резки | 200-2000 мм |
| Рабочий газ | ацетилен/пропан |
| Габариты | 435×210×240 мм |
| Масса | 16 кг |
Варианты вырезания окружностей
|
|
|---|
Комплектация
- Каретка.
- Инструкция по эксплуатации.
- Газовый распределитель с шлангами и резаком.
- Разъём подключения к газовому распределителю - 2 шт.
- Крепление штанги к каретке.
- Штанга.
- Циркуль.
- Подвижный узел.
- Кабель питания.
- Комплект (сопло + мундштук) G03-1.
- Комплект (сопло + мундштук) G03-2.
- Комплект (сопло + мундштук) G03-3.
- Направляющий рельс алюминиевый (1830х170х4х5,5 кг) - 2 шт.
