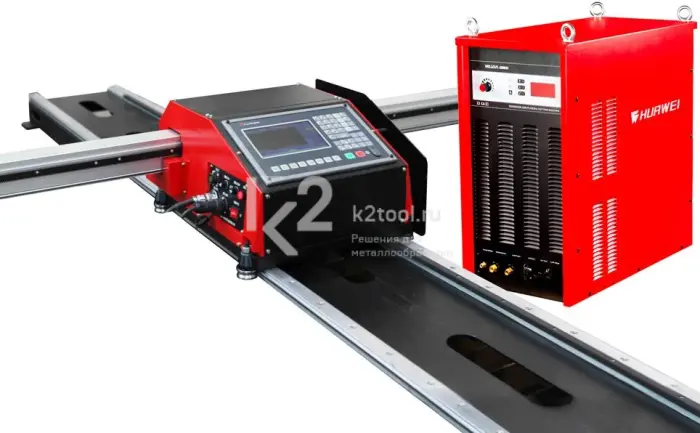

Комплект плазменной и газокислородной резки. Состоит из консольной машины с усиленным рельсом HNC-1500W-3 и источника XCUT-200. Используется для координатного раскроя листов из низкоуглеродистой и легированной стали, а также цветных металлов.
Особенности
- Рабочее поле 1500×3000 мм.
- Усиленный рельс.
- Макс. толщина реза: 50 мм.
- Датчик контроля высоты горелки компенсирует неровности листа.
- Можно установить газокислородный или плазменный резак.
- Можно программировать вручную или загрузить чертежи в память системы ЧПУ.
- Синхронизация системы управления машины с САПР Autocad, Solidworks, и т. п.
- ПО FastCam в стандартной комплектации.
- Интуитивно понятный графический интерфейс.
- Защита от перегрузки, пониженного напряжения и сдвига фаз.
- Долгая работа без остановки на максимальном токе.
Консольная машина состоит из направляющего рельса, контрольно-исполнительного блока и консоли с креплением резака. В комплект входит лицензионное ПО FastCAM, позволяющее создавать, редактировать и просматривать файлы во всех популярных CAD форматах, включая CAM, DXF, DWG, NC1 и PDF файлы.
ПО FastCAM состоит из модулей:
- FastCAM - подготовка чертежа,
- FastNEST - модуль оптимального раскроя,
- FastPLOT - модуль контроля раскроя.
Для достижения максимальной эффективности плазменной резки применяют источник плазменной резки XCUT. Источник использует инверторную технологию IGBT. Она отличается высокой надежностью, эффективностью и легким весом.
Машина подходит для резки заготовок любой толщины благодаря функциям предустановленного тока и бесступенчатой регулировки скорости. Для тонких листов используется низкий ток, для толстых — высокий ток. При резке дугообразных заготовок используется функция нарастания тока. Это обеспечивает высокое качество реза, экономию энергии, а также продление срока службы изнашиваемых частей резака.
Для источника плазменной резки используется плазмотрон XC-300.
Интерфейс настроек
Интерфейс программы FastCAM
Технические характеристики
Консольная машина
| Скорость резки | 50-750 мм/мин |
| Макс. скорость без нагрузки | 5000 мм/мин |
| Рекомендуемая скорость | 3000 мм/мин |
| Рабочая зона | 1500×3000 мм |
| Точность позиционирования | 0,25/0,35 мм |
| Габариты (Д×Ш×В) | 3500×2200×370 мм |
| Масса | 134 кг |
Источник
| Номинальное напряжение | 380 В |
| Регулировка силы тока | 50–200 А |
| Макс. мощность | 33,4 кВА |
| Режим работы, ПВ% | 100 |
| Входной ток | 57,3 А |
| Выходное напряжение | 160 В |
| Напряжение разомкнутой цепи | 350 В |
| Электрическая эффективность | 85% |
| Метод охлаждения | Водяной |
| Скорость подачи режущего газа | 200 мм/мин |
| Давление резака | 0,45 МПа |
| Мин. толщина резки | 1 мм |
| Макс. толщина реза на пробой | 32 мм |
| Макс. толщина реза | 50 мм |
| Рекомендуемая толщина реза | 25 мм |
| Длина кабеля питания | 1,8 м |
| Габариты | 630×330×720 мм |
| Масса | 72 кг |
Комплектация
- Консольная машина термической резки HNC-1500W-3.
- Каретка.
- Программное обеспечение FastCam.
- Инструкция с обучающим диском.
- Кабель питания.
- Кабель автоподжига.
- Кабель соединения блока управления главным двигателем с кареткой — 2 шт.
- Блок управления горелкой.
- Держатель плазменного резака.
- Газовый распределитель со шлангами и резаком.
- Разъём подключения к газовому распределителю — 2 шт.
- Комплект (сопло + мундштук) G03-1.
- Комплект (сопло + мундштук) G03-2.
- Комплект (сопло + мундштук) G03-3.
- Хомут — 2 шт.
- Набор ключей.
- Набор для очистки отверстий в мундштуках.
- Рельс поперечный.
- Рельс направляющий.
- Автоматический модуль контроля высоты горелки THC.
- Источник плазменной резки XCUT-200.
- Резак для плазменной резки XC-300, 7,5 м.
- Бак охлаждения со шлангом подачи жидкости.
- Клемма заземления.
- Электрод.
- Насадка, 5 шт.
- Руководство по эксплуатации.
