Автоматический кромкорез EDGE 46

EDGE 46 - это высокоскоростной кромкорез с регулируемой фрезерной головкой, которая благодаря сверхпрочным твердосплавным пластинам обеспечивает эффективность и точность обработки. EDGE 46 способен работать с любым материалом и закрепляться на листы толщиной от 8 до 120 мм. После установки на обрабатываемый лист, кромкорез автоматически перемещается вдоль кромки без помощи оператора.

Особенности

  • Уменьшенные габариты.
  • Толщина заготовки 8-120 мм.
  • Мощный электродвигатель 4400 Вт.
  • Возможность снятия J-фаски различных углов и радиусов.
  • Улучшеное качество подачи с использованием одного ведущего привода.
  • Система подачи с бесступенчатой скоростью позволяет использовать станок без дополнительной тележки и подъемных устройств.
  • Датчик обнаружения заготовки и тележка для улавливания и транспортировки металлической стружки.
  • Система двойной амортизации, позволяющая кромкорезу преодолевать возможные неровности как на поверхности заготовки, так и пола рабочей среды.
  • Удобная панель управления основными функциями машины.
  • Бесступенчатая регулируемая фрезерная головка позволяет менять углы фаски от 15° до 60°, обеспечивая очень легкую и быструю настройку угла фаски.

Технические характеристики

Напряжение 400 В, 50 Гц, 3 ф.
Скорость снятия фаски 0-2,0 м/мин
Мощность 4,4 кВт
Толщина листа 8-120 мм
Угол снятия фаски 15-60°
Скорость торцевой фрезы 800 об/мин
Фрезерная головки с 9 твердосплавными пластинами Ø 80 мм
Масса 230 кг

Параметры снятия фаски

Угол снятия фаски, a Толщина листа, S Ширина фаски, L Глубина фаски, P
15° 120 мм 46 мм 44,5 мм
22,5° 120 мм 46 мм 42,5 мм
30° 120 мм 46 мм 39,8 мм
37°30’ 120 мм 46 мм 36,5 мм
45° 120 мм 46 мм 32,5 мм
55° 120 мм 46 мм 26,4 мм
60° 120 мм 46 мм 23,1 мм

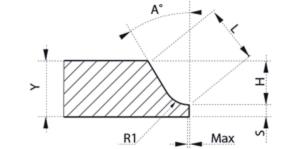

J-фаска

Новая версия кромкореза EDGE46 предназначена для выполнения J-фаски с различными углами и радиусами. Для этого необходимо заменить стандартную торцевую фрезу специальной, со скругленными пластинами с различной геометрией в соответствии с потребностями клиента.

A Sp (мм) R (мм) H Макс L Макс
10° 8-120 6 8 38,53 40
15° 8-120 40,38 43
20° 8-120 42,35 46,5
25° 8-120 44,76 51
30° 8-120 47,86 57

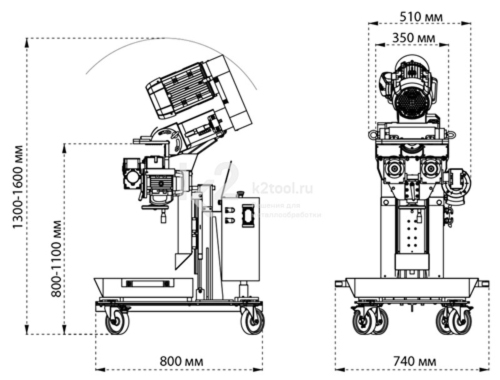

Габариты
