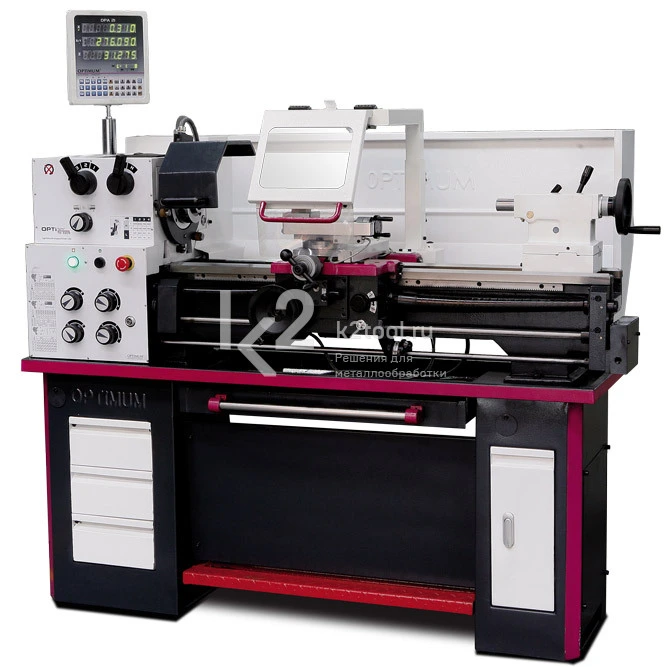

Точный универсальный токарный станок с отличным комплектом поставки.
Особенности
- Закаленные и шлифованные направляющие станины.
- Закаленный шпиндель из высокопрочной легированной стали, установленный на регулируемые прецизионные роликоподшипники.
- Радиальное биение шпинделя менее 0,015 мм.
- Быстрое и удобное переключение скоростей и подач.
- Передняя бабка, коробка подач и фартук работают в масляной ванне.
- Механический тормоз шпинделя.
- Перегрузочная муфта ходового винта.
- Задняя бабка может быть смещена на ±10 мм для точения длинных конусов.
- Продольная и поперечная подачи суппорта.
- Поворотная на 360° верхняя каретка суппорта.
- Цена деления лимба маховиков верхней/поперечной кареток суппорта 0,02/0,04 мм.
- Цена деления лимба маховика пиноли задней бабки 0,025 мм.
- Правое/левое направление вращения шпинделя.
- Защитный экран.
- Станочный светильник.
- Кнопка аварийного отключения станка, запирающийся главный выключатель.
- Спиральный кожух ходового винта.
- Подставка под станок с отделениями под инструмент.
- Произведено согласно нормам DIN 8606.
Технические характеристики
| Параметры сети | 2,2 кВт, 220 В, ~50 Гц |
| Высота центров | 156 мм |
| Наибольшая длина обрабатываемой детали | 830 мм |
| Наибольший диаметр обработки над станиной | 350 мм |
| Наибольший диаметр обработки над суппортом | 196 мм |
| Наибольший диаметр обработки над выемкой станины | 170 мм |
| Длина выемки станины | 430 мм |
| Частота вращения шпинделя | 12-2250 об/мин |
| Количество ступеней | 8, бесступенчато |
| Конус шпинделя | КМ 5 |
| Присоединительная поверхность шпинделя | Camlock ASA D1 - 4″ |
| Диаметр сквозного отверстия в шпинделе | 38 мм |
| Ширина станины | 181 мм |
| Ход верхней каретки суппорта | 98 мм |
| Ход поперечной каретки суппорта | 164 мм |
| Внутренний конус пиноли задней бабки | КМ-3 |
| Ход пиноли задней бабки | 110 мм |
| Продольная подача | 0,052-1,392 мм/об (32 подачи) |
| Поперечная подача | 0,014-0,380 мм/об (32 подачи) |
| Пределы шага нарезаемых метрических резьб | 0,4-7 мм (26 шагов) |
| Пределы шага нарезаемых дюймовых резьб | 4-56 ниток на дюйм (34 шага) |
| Высота державки резца | 16 мм |
| Габариты | 1685×745×1590 мм |
| Масса | 430 кг |
| Артикул | 3402045 |
Комплект поставки
- Неподвижный люнет.
- Подвижный люнет.
- Подставка под станок.
- Защитное ограждение.
- Поддон для стружки.
- Кожух патрон.
- Станочный светильник
- 4-х позиционный резцедержатель.
- Сменные шестерни.
- Комплект обслуживающего инструмента.
- Первая заправка маслом Mobil.
- Руководство по эксплуатации на русском языке.
