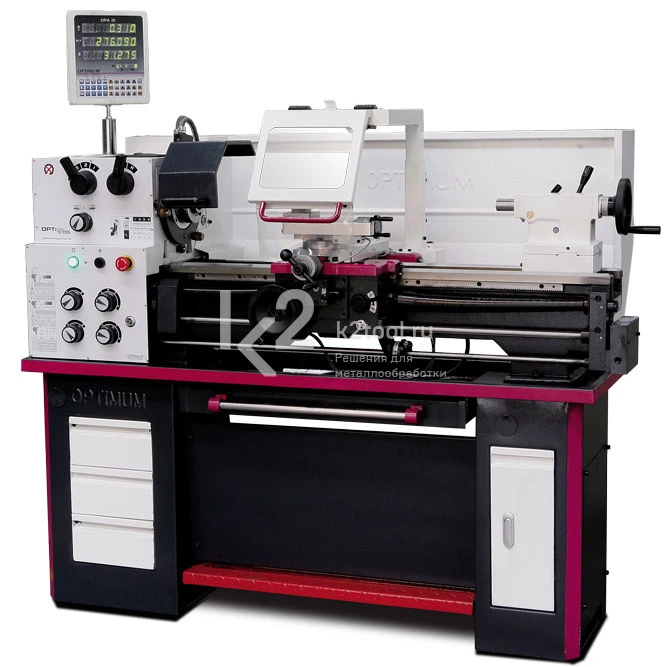

Точный универсальный токарный станок с отличным комплектом поставки.
Особенности
- Закаленные и шлифованные направляющие станины.
- Закаленный шпиндель из высокопрочной легированной стали, установленный на регулируемые прецизионные роликоподшипники.
- Радиальное биение шпинделя менее 0,015 мм
- Быстрое и удобное переключение скоростей и подач.
- Передняя бабка, коробка подач и фартук работают в масляной ванне.
- Механический тормоз шпинделя.
- Перегрузочная муфта ходового винта.
- Задняя бабка может быть смещена на ±10 мм для точения длинных конусов.
- Продольная и поперечная подачи суппорта.
- Поворотная на 360° верхняя каретка суппорта.
- Цена деления лимба маховиков верхней/поперечной кареток суппорта 0,02/0,04 мм.
- Цена деления лимба маховика пиноли задней бабки 0,025 мм.
- Правое/левое направление вращения шпинделя.
- Защитный экран.
- Станочный светильник.
- Кнопка аварийного отключения станка, запирающийся главный выключатель.
- Спиральный кожух ходового винта.
- Подставка под станок с отделениями под инструмент.
- Произведено согласно нормам DIN 8606.
Технические характеристики
| Параметры сети | 1,5 кВт, 380 В, ~50 Гц | |
| Высота центров | 156 мм | |
| Макс. длина обрабатываемой детали | 830 мм | |
| Макс. диаметр обработки над станиной | 350 мм | |
| Макс. диаметр обработки над суппортом | 196 мм | |
| Макс. диаметр обработки над выемкой станины | 170 мм | |
| Длина выемки станины | 430 мм | |
| Частота вращения шпинделя | 60-2000 об/мин | |
| Кол-во ступеней | 16 | |
| Конус шпинделя | КМ-5 | |
| Присоединительная поверхность шпинделя | Camlock ASA D1 - 4″ | |
| Диаметр сквозного отверстия в шпинделе | 38 мм | |
| Ширина станины | 181 мм | |
| Ход верхней каретки суппорта | 98 мм | |
| Ход поперечной каретки суппорта | 164 мм | |
| Внутренний конус пиноли задней бабки | КМ-3 | |
| Ход пиноли задней бабки | 110 мм | |
| Продольная подача | 0,052-1,392 мм/об (32 подачи) | |
| Поперечная подача | 0,014-0,380 мм/об (32 подачи) | |
| Пределы шага нарезаемых метрических резьб | 0,4-7 мм (26 шагов) | |
| Пределы шага нарезаемых дюймовых резьб | 4-56 ниток на дюйм (34 шага) | |
| Высота державки резца | 16 мм | |
| Габариты | 1685×745×1590 мм |
|
| Масса | 430 кг | |
| Артикул | 3402040 | |
Комплект поставки
- Неподвижный люнет.
- Подвижный люнет.
- Подставка под станок.
- Защитное ограждение.
- Поддон для стружки.
- Кожух патрон.
- Станочный светильник
- 4-х позиционный резцедержатель.
- Сменные шестерни.
- Комплект обслуживающего инструмента.
- Первая заправка маслом Mobil.
- Руководство по эксплуатации на русском языке.
