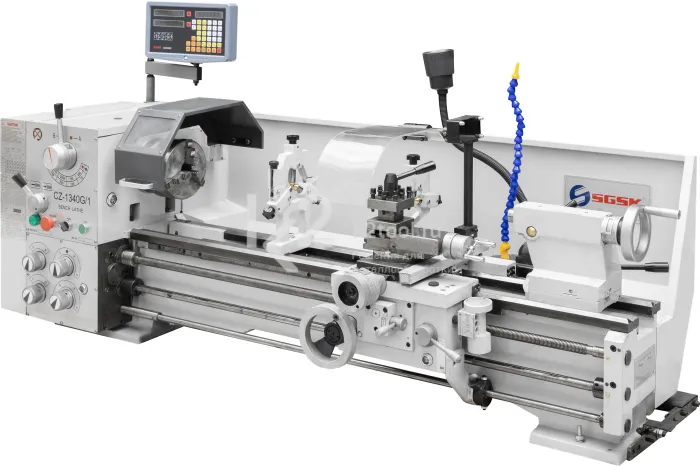

Настольный токарный станок CZ1340G/1 предназначен для точения, расточки отверстий, нарезания резьбы и других типов обработки вращающихся заготовок.
Особенности
- Широкий спектр типов нарезаемой резьбы.
- Закаленные направляющие станины для обеспечения долговечности и устойчивости.
- Качественная сборка и высокоточная шлифовка шпинделя обеспечивают низкий уровень шума.
- Шпиндель с зажимным узлом стандарта ASA D4 для надежного крепления заготовок.
Технические характеристики
| Макс. диаметр обработки над станиной | 330 мм |
| Макс. диаметр обработки над суппортом | 195 мм |
| Диаметр обработки в выемке | 476 мм |
| Ширина направляющих станины | 186 мм |
| Расстояние между центрами | 1000 мм |
| Ход суппорта | 1000 мм |
| Перемещение верхнего суппорта | 70 мм |
| Перемещение поперечного суппорта | 160 мм |
| Ход пиноли | 95 мм |
| Диаметр пиноли | 32 мм |
| Конус пиноли | КМ3 |
| Диаметр отверстия шпинделя | 38/51 мм |
| Конус шпинделя | КМ5 |
| Фланец шпинделя | D1-4 / D5 с патроном D5’ |
| Продольная подача | 0,091-2,533 мм/об |
| Поперечная подача | 0,025-0,69 мм/об |
| Частота вращения шпинделя | 70-2000/84-1850 об/мин |
| Диаметр ходового винта | 22 мм |
| Шаг ходового винта | 3 мм (8 T.P.I) |
| Кол-во скоростей | 8 |
| Мощность двигателя | 1,5 кВт |
| Мощность двигателя СОЖ | 0,04 кВт |
| Виды метрической резьбы | 26 |
| Диапазон метрической резьбы | 0,4-7 мм |
| Виды дюймовой резьбы | 34 |
| Диапазон дюймовой резьбы | 4-56 ниток/дюйм |
| Виды модульной резьбы | 16 |
| Диапазон модульной резьбы | 0,35-5 модулей |
| Виды питчевой резьбы | 36 |
| Диапазон питчевой резьбы | 6-104 DP |
Общие характеристики
| Параметры | Длина | Высота | Ширина |
|---|---|---|---|
| Габариты станка | 1920 мм | 760 мм | 760 мм |
| Габариты стойки (левая) | 440 мм | 410 мм | 700 мм |
| Габариты стойки (правая) | 370 мм | 410 мм | 700 мм |
| Масса стойки | 70/75 кг | ||
| Масса станка | 505/565 кг | ||
Комплектация
- Токарный станок.
- 3-кулачковый самоцентрирующийся патрон.
- 4-кулачковый самоцентрирующийся патрон.
- 4-позиционный резцедержатель.
- Устройства цифровой индикации.
- Система подачи СОЖ в зону обработки.
- Освещение рабочей зоны станка.
- Стенд для станка.
- Защитный кожух патрона.
- Защитный кожух суппорта станка.
- Защитная стенка от вылета стружки из зоны обработки.
- Комплект анкерных болтов для установки станка.
- Маслёнка для смазки станка.
- Люнет подвижный.
- Люнет неподвижный.
- Планшайба.
- Индикатор резьбы.
- Ножной тормоз.
- Поддон для сбора стружки.
- Ящик с инструментом для обслуживания.
- Комплект технической документации.
- Транспортная упаковка.
