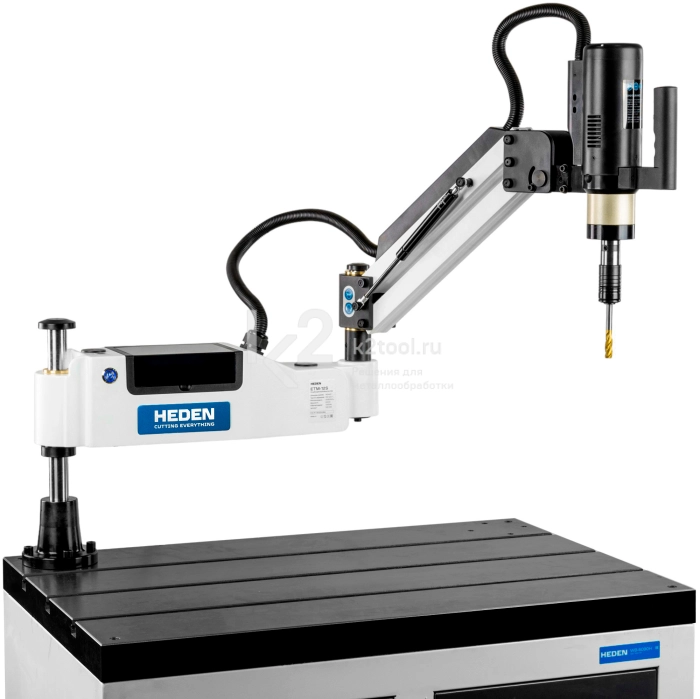

Манипулятор ETM-12 S с электрическим приводом для нарезания резьбы до М12 с помощью метчиков в заготовках из металла, пластика и других материалов.
Комплектуется поворотным модулем, который может изменять расположение электрического привода: вертикальное, горизонтальное и на 360° в каждом положении.
Особенности
- Двойная система защиты метчика от поломки, состоящая из предохранительной головки и программного обеспечения, которые при излишней нагрузке прекращают движение.
- Резьбонарезную головку можно настроить на необходимый момент, что позволит производить нарезку в материалах разной твердости.
- Возможно нарезание метрической и дюймовой резьбы.
- Для работы с необходимым размером и стандартом метчиков (DIN 371, DIN 376, ISO, JIS) используются соответствующие резьбонарезные головки.
- Быстрая смена резьбонарезной головки.
- Управление серводвигателем как в ручном, так и в автоматическом режимах.
- В корпус установлены медные подшипники скольжения, которые отличаются своей прочностью и минимальным коэффициентом трения.
- Универсальное расположение поворотной консоли.
- Сокращение времени нарезки резьбы в 5-10 раз.
- Блок управления с сенсорным экраном.
- Может дополнительно оснащаться втулками для плашек для нарезания наружной резьбы.
Технические характеристики
Диапазон нарезаемой резьбы | М3-М12 |
Макс. частота вращения | 660 об/мин |
Мощность привода | 600 Вт |
Радиус рабочей зоны | 1045 мм |
Параметры питания | 220 В, 50 Гц |
Габариты упаковки | 820×720×200 мм |
Масса | 29 кг |
Комплектация
- Манипулятор резьбонарезной ETM-12 S.
- Резьбонарезные головки:
М3 3,5×2,.7
М4 4,5×3,4
М5-6 6×4,9
М8 8×6,2
М10 10×8
М12 9×7. - Ключ настройки и фиксации предохранителя.
- Винты для крепления опорной стойки М8 - 4 шт.
- Ключ шестигранный 5 мм и 8 мм.
- Стойка опорная.
- Кабель питания.
- Инструкция по эксплуатации.
