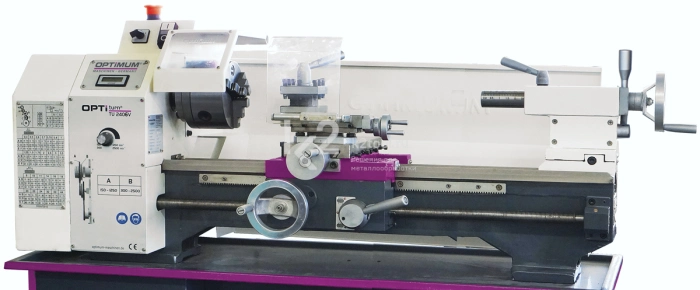

Настольный токарный станок с механическим приводом или электронным регулированием оборотов для обработки небольших деталей в приборостроительной промышленности и ремонтных мастерских. Отлично подходит для обучения и продвинутого домашнего использования.
Особенности
- Надежное и долговечное оборудование промышленного класса, рассчитано на 8-часовую работу 5 дней в неделю в условиях производственного предприятия.
- Закаленный шлифованный шпиндель (радиальное биение менее 0,009 мм), установленный на точные роликоподшипники класса точности Р5.
- Закаленные и шлифованные направляющие станины (HRC 42-52).
- Ходовой винт для нарезания резьбы и автоматической продольной подачи.
- Радиальное биение токарного патрона менее 0,05 мм.
- Трапецеидальная резьба ходового винта.
- Продольная, поперечная и верхняя каретки суппорта.
- Автоматическая продольная подача и нарезание метрических и дюймовых резьб.
- Цена деления лимбов поперечной/верхней кареток суппорта 0,04/0,01 мм.
- Цена деления лимба пиноли задней бабки 0,02 мм.
- Поперечное смещение задней бабки на ±5 мм для точения длинных конусов.
- Быстрый зажим пиноли задней бабки эксцентриковым рычагом.
- Сменные шестерни обеспечивают большой диапазон нарезаемых резьб.
- Высокопроизводительный необслуживаемый двигатель.
- Двойной металлокерамический подшипник ходового винта.
- Станина прошла естественное старение в течение не менее 6 месяцев.
- Кожух патрона с конечным выключателем.
- Подшипники высокой грузоподъемности.
- Правое/левое вращение шпинделя.
- Кнопка аварийной остановки.
- Возможна установка системы ЧПУ.
- Отличная точность и большие возможности по очень хорошей цене.
Отличия модификации V
- Бесступенчатое регулирование скорости шпинделя.
- Коллекторный двигатель постоянного тока с электронным управлением числом оборотов шпинделя.
- Легкая и удобная смена частоты вращения шпинделя с помощью потенциометра.
- Цифровая индикация числа оборотов шпинделя.
- Постоянный высокий крутящий момент.
Технические характеристики
| Параметры питания | 220 В, ~50 Гц |
| Мощность | 1,1 кВт |
| Высота центров | 125 мм |
| Межцентровое расстояние | 550 мм |
| Диаметр обработки над станиной | 250 мм |
| Ширина станины | 135 мм |
| Частота вращения шпинделя | 150-2500 об/мин |
| Кол-во ступеней | 2, бесступенчато |
| Конус шпинделя | КМ3 |
| Диаметр сквозного отверстия в шпинделе | 21 мм |
| Ход верхней каретки суппорта | 75 мм |
| Ход поперечной каретки суппорта | 120 мм |
| Конус задней бабки | КМ2 |
| Перемещение пиноли задней бабки | 70 мм |
| Продольная подача | 0,1-0,2 мм/об |
| Шаг метрической резьбы | 0,4-3,5 мм |
| Шаг дюймовой резьбы | 44-10 ниток на дюйм |
| Макс. высота державки резца | 14 мм |
| Габариты | 1310×520×560 мм |
| Масса станка | 125 кг |
Комплект поставки
- 3-х кулачковый патрон 125 мм.
- Центры упорные КМ 2 и КМ 3.
- Комплект сменных шестерен гитары, 10 шт.
- Комплект обслуживающего инструмента.
- Руководство по эксплуатации на русском языке.
