Револьверный координатно-пробивной пресс Dardontech D-M25 предназначен для пробивки, формовки, и прокатки листового металла. Компактный пресс начального уровня.
Особенности
- Механический привод.
- Система управления ЧПУ Dardon.
- ПО на выбор Metalix, Lanteck или Radan.
- Макс. усилие 25 т.
- Возможное кол-во станций в турели 24 шт.
- Обработка по пяти осям X, Y, T.
- О-образная сварная станина.
- Револьверная головка с магазином инструментов.
- Высокая точность, низкий уровень шума.
Контроллер ЧПУ Dardontech
Dardontech — это программное обеспечение для автоматизации процесса программирования координатно-пробивных станков с числовым программным управлением (ЧПУ), предназначенных для раскроя листового материала.
Основные функции Dardontech:- автоматический поиск и выбор наиболее подходящего инструмента для обработки.
- отображение времени штамповки и производительности обработки.
- оценка срока службы штампа (пуансонов) и т.д.
О-образная станина Цельная сварная статина с усиленными боковыми панелями и снятым напряжением поcле закалки.
Автоматические зажимы. Обеспечивают более точное и равномерное усилие зажима при автоматическом позиционировании.
Револьверная головка на 24 станции обеспечивает вращение на 360º и быструю замену рабочего инструмента.
|
|
| 24 станции
12A/12B/0C/0D |

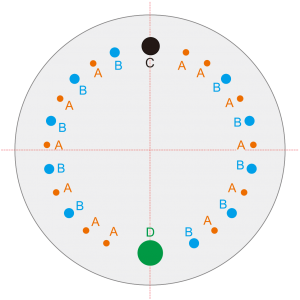

Конфигурация револьверной головки
Размеры отверстий в револьверной головке
| Станция | Размер инструмента | 24 станции | 24 станции |
| A | Ø1,5 – 12,7 | 12 | 12 |
| B | Ø12,7 – 31,7 | 12 | 10 |
| C | Ø31,7 – 50,8 | 0 | 1 |
| D | Ø50,8 – 88,9 | 0 | 1 |
Технические характеристики
| Макс. усилие | 25 т |
| Макс. размер листа (при единичном повторном позиционировании) | 1250×5000 мм |
| Макс. толщина листа | 4 мм |
| Макс. диаметр отверстия | Ø31,7/88,9 мм |
| Ход | 30 мм |
| Макс. пробивка с шагом 30 мм | 260 уд/мин |
| Кол-во зажимов | 2 шт |
| Цилиндр повторного позиционирования | 2 комплекта |
| Кол-во станций | 24 |
| Скорость вращения турели | 30 об/мин |
| Позиционирование турели | Двойное позиционирование цилиндра |
| Давление | 6 бар |
| Точность пробивки | ±0,1 мм |
| Кол-во управляемых осей | 3(X/Y/T) |
*Большой - увеличенная рабочая зона по оси Y.
