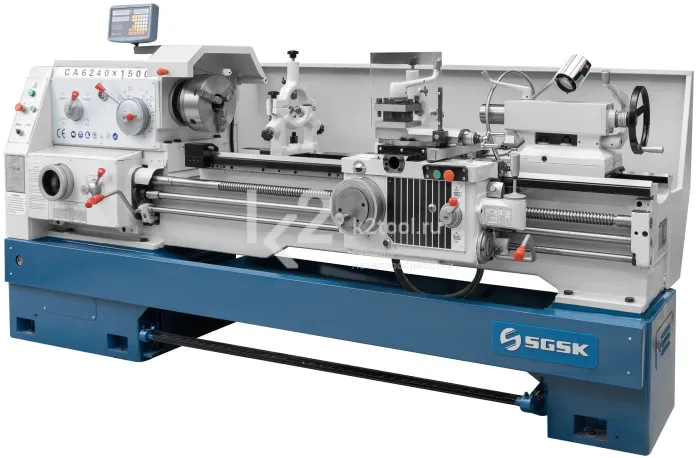

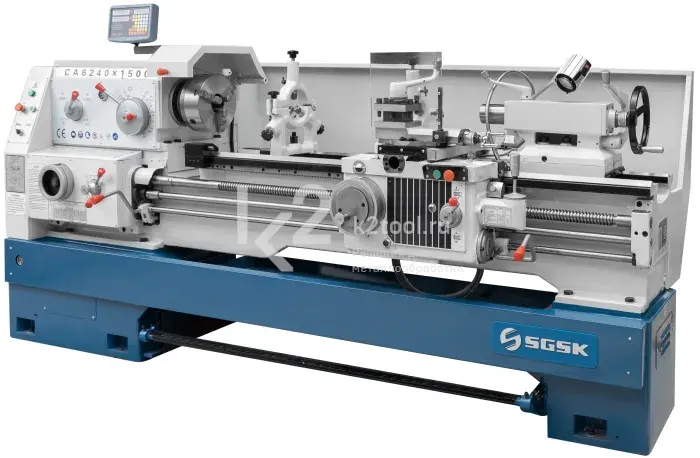

Универсальный токарный станок CA6240/1500 с УЦИ предназначен для точения, расточки отверстий, нарезания резьбы и других типов обработки вращающихся заготовок: цилиндрических и дисковых деталей, буровых и нефтяных резервуаров и т.д.
Особенности
- Широкий спектр типов нарезаемой резьбы.
- Тяжелая виброустойчивая станина с усиленными рёбрами жёсткости.
- Качественная сборка и высокоточная шлифовка шпинделя обеспечивают низкий уровень шума.
- Простое управление при помощи удобных рычагов и маховиков.
- Хорошая система электробезопасности с электромагнитным тормозом.
- Насос для принудительной циркуляции смазки продлевает срок службы подшипников и шестерен.
Технические характеристики
| Макс. диаметр обработки над станиной | 400 мм |
| Макс. диаметр обработки над кареткой | 210 мм |
| Макс. диаметр обработки над выемкой | 630 мм |
| Длина выемки | 210 мм |
| Ширина станины | 400 мм |
| Диаметр отверстия шпинделя | 80 мм |
| Конус шпинделя | ∅90/1:20 |
| Частота вращения шпинделя | 10-1400 об/мин |
| Кол-во скоростей | 24 |
| Мощность двигателя | 7,5 кВт |
| Поперечное сечение хвостовика инструмента | 25×25 мм |
| Кол-во подач | 64 |
| Виды метрической резьбы | 44 |
| Диапазон метрической резьбы | 1-192 мм |
| Виды дюймовой резьбы | 21 |
| Диапазон дюймовой резьбы | 2-24 ниток/дюйм |
| Виды модульной резьбы | 39 |
| Диапазон модульной резьбы | 0,25-48 модулей |
| Виды питчевой резьбы | 37 |
| Диапазон питчевой резьбы | 1-96 DP |
| Диаметр пиноли задней бабки | 75 мм |
| Ход пиноли задней бабки | 150 мм |
| Конус пиноли задней бабки | КМ5 |
Общие характеристики
| Расстояние между центрами | 750 мм | 1000 мм | 1500 мм | 2000 мм | 2200 мм | 3000 мм | 4000 мм |
| Ширина | 2550 мм | 2700 мм | 3200 мм | 3700 мм | 4030 мм | 4850 мм | 5800 мм |
| Масса | 1990 кг | 2070 кг | 2220 кг | 2570 кг | 2600 кг | 3200 кг | 3400 кг |
| Глубина | 1140 мм | ||||||
| Высота | 1750 мм | ||||||
Комплектация
- Токарный станок.
- 3-кулачковый самоцентрирующийся патрон.
- 4-позиционный резцедержатель.
- Устройства цифровой индикации.
- Система подачи СОЖ в зону обработки.
- Освещение рабочей зоны станка.
- Защитный кожух патрона.
- Защитный экран суппорта станка.
- Защитная стенка от вылета стружки из зоны обработки.
- Комплект анкерных болтов для установки станка.
- Маслёнка для смазки станка.
- Cтопор продольного перемещения.
- Люнет подвижный.
- Люнет неподвижный.
- Планшайба.
- Индикатор резьбы.
- Селектор переключения режимов резания.
- Задняя бабка с конусом КМ5.
- Жёсткий центр КМ5.
- Ножной тормоз.
- Поддон для сбора стружки.
- Ящик с инструментом для обслуживания.
- Комплект технической документации.
- Транспортная упаковка.
