Система расточная NBH2084 подходит для фрезерных, сверлильных и токарных станков. Расточные резцы с механическим креплением пластин подходят для внутреннего точения, обработки сквозных и глухих отверстий.
Технические характеристики
| Диаметр расточки | 8-280 мм |
| Ход ползуна | 28 мм |
| Хвостовик оправки | BT30 |
| Резьба для крепления головки | 1-1/2"-18 |
Расточные резцы

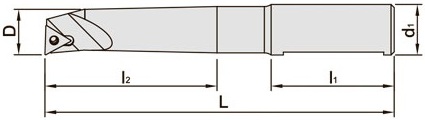

| Модель | D, мм | d₁, мм | L, мм | l₂, мм | l₁, мм | Диапазон, мм | Тип пластин | Резьба винта | Ключ |
| SBJ2008-32 | 8 | 20 | 64 | 32 | 32 | 8-11 | TBGT 0601 | M2 | T6 |
| SBJ2010-40 | 10 | 20 | 72 | 40 | 32 | 10-13 | |||
| SBJ2012-53 | 12 | 20 | 85 | 53 | 32 | 12-17 | TPGT 0902 | M2,5 | T8 |
| SBJ2016-68 | 16 | 20 | 100 | 68 | 32 | 16-21 | |||
| SBJ2020-83 | 20 | 20 | 115 | 83 | 32 | 20-26 | TPGT 1103 | M3 | T10 |
| SBJ2025-96 | 25 | 20 | 128 | 96 | 32 | 25-135 | |||
| SBJ2030-115 | 30 | 20 | 147 | 115 | 32 | 30-140 | |||
| SBJ20L20-100 | 40 | 20 | 97 | - | - | 40-280 |
Комплектация
- Головка расточная.
- Оправка BT30 для расточной головки.
- Штревель BT30.
- Набор расточных резцов со сменными пластинами, 8 шт.
- Ключ шестигранный, 4 мм.
- Ключ шестигранный, 6 мм.
- Ключ флажковый Torx, T6.
- Ключ флажковый Torx, T10.
Внимание! Сменные пластины для расточных резцов в комплект не входят.
