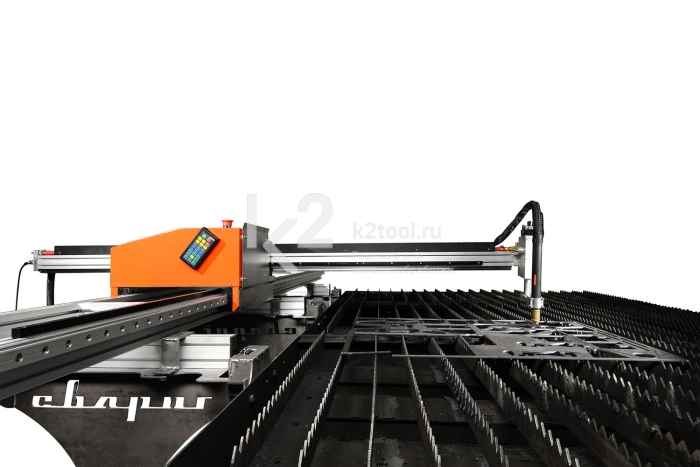

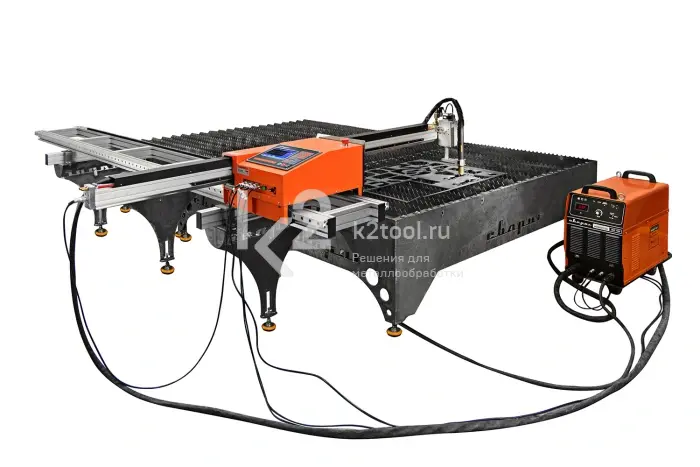

Консольная машина термической резки Сварог Valiant 3.0

Новейшая установка для воздушно-плазменной и газопламенной резки листового металла толщиной от 1 до 150 мм из низкоуглеродистой и легированной стали, а также цвет­ных металлов и сплавов.

Комплектуется резаком для газовой или плазменной резки. Совместима с источниками питания Сварог CUT 100 (J78) и CUT 160 (J47).

Подготовка карт раскроя для вырезки деталей осуществляется с помощью ПО Fast Cam, входящего в комплект. Также поддерживается возможность открытия чертежей таких САПР, как Autocad, Компас, SolidWorks.

Особенности

  • Размер рабочей зоны 1500×3000 мм.
  • Точность управления ± 0,1 мм.

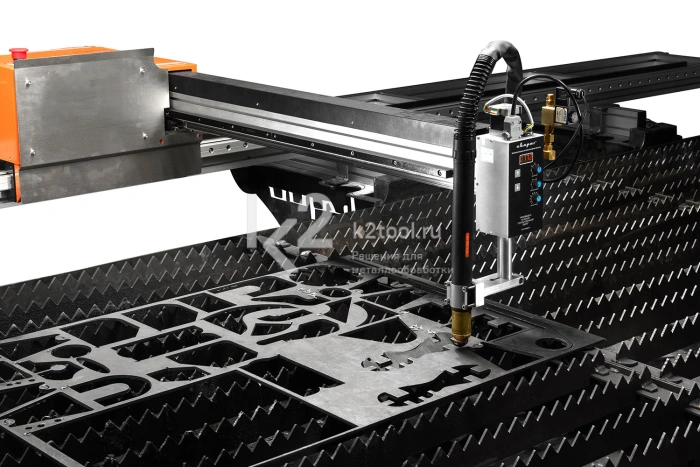

  • Автоматическая система контроля высоты горелки относительно разрезаемого листа оборудована шаговыми двигателями постоянного тока и выполнена в одном корпусе с контроллером. Максимальный перепад высоты 100 мм.
  • Система ЧПУ позволяет задавать высоту реза на поверхности листа методом контактного поиска.
  • Возможность ручного наклона плазмотрона под углом позволяет снимать фаски на разре­заемом листе.
  • Оборудование оснащено защитой от электромагнитных помех, что позволяет его совмещать с аппаратами плазменной резки с высокочастотным поджигом дуги.
  • Продольный рельс и поперечная балка представляют собой неразборную конструкцию, что значительно увеличивает жесткость и уменьшает появления зазоров и люфтов в подвижных узлах машины.
  • Отсутствуют пружинные системы, что продлевает срок эксплуатации оборудования.

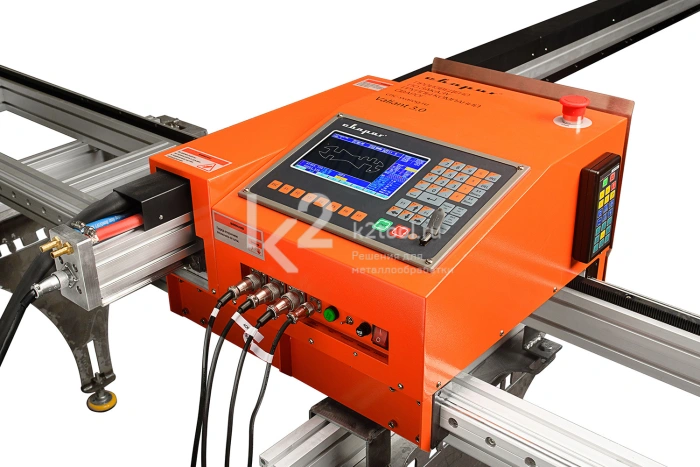

Панель управления

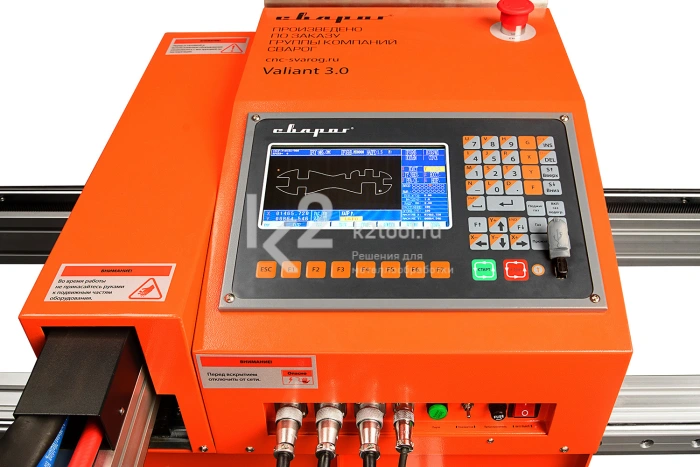

Панель управления консольной машины термической резки Сварог Valiant 3.0

Современная электронная и программная части позволяют производить необходимые корректировки и проектирование изделий с панели управления, оснащенной цветным 7″ LCD дисплеем 800×480 px и клавишами управления. На передней части расположены кнопка включения, предохранитель и тумблер включения ГАЗ/ПЛАЗМА.

Dragon 3.0 оснащен высокоскоростным промышленным процессором ARM 7 и 4 Гб энергонезависимой памяти под пользовательские шаблоны, загружаемые через USB носитель. Контроллер имеет 24 встроенные модели шаблонов, которые позволяют задавать габариты, глубину врезки, угол наклона и количество деталей выбранного шаблона. Функция вывода информации о разрезаемых деталях (длины и траектории реза, габаритов необходимой заготовки, очередности выполняемых операций), а также функция имитации реза для позиционирования и быстрой проверки рабочих размеров листа позволяют добиться необходимого качества реза.

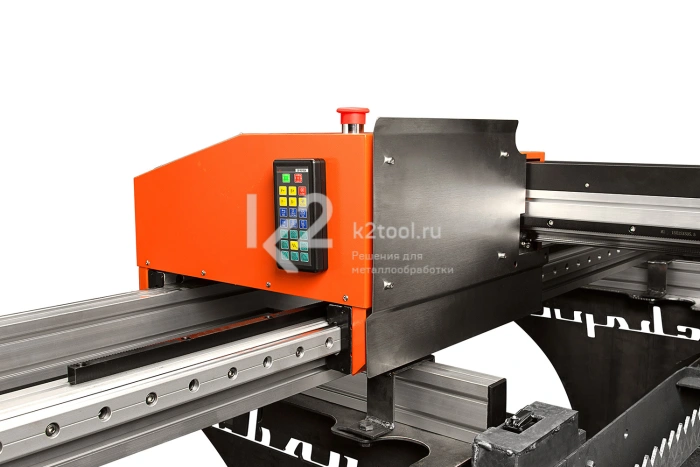

Беспроводной пульт управления

  • Дальность действия до 20 м.
  • Стабильная работа с высоковольтным поджигом дуги.
  • 23 функциональных клавиши.
  • 8 клавиш перемещения.
  • Привязка пульта к конкретному аппарату.

Технические характеристики

Напряжение питающей сети 220 В ± 10%
Частота питающей сети 50 Гц
Потребляемая мощность 200 Вт
Дисплей Цветной LCD 7", 800×480 px
Процессор Industrial ARM-7 CPU
Объем памяти для хранения программ реза 4 Гб
Программное обеспечение резки Fast CAM
Рабочая зона резки (X×Y) 1500×3000 мм
Продольный рельс (ось-Х) 3500 мм
Скорость перемещения 0-6000 мм/мин
Скорость резки 0-600 мм/мин (газ), 0-6000 мм/мин (плазма)
Точность управления ± 0,1 мм
Контроль высоты резака По напряжению дуги
Защита от высоковольтного поджига дуги Да*
Подключение беспроводного пульта ДУ Да
Толщина разрезаемого металла, газом 5-150 мм**
Газ Кислород
Давление кислорода до 0,7 МПа
Горючий газ Ацетилен, Пропан
Давление горючего газа до 0,1 МПа
Толщина разрезаемого металла, плазмой* 1-40* мм
Температура эксплуатации от 0 до +40 °С
Класс защиты 10 IP
Общая масса машины 123 кг

*При использовании аппаратов воздушно-плазменной резки ТМ «Сварог».

** Рез с края листа.

Автоматическая система контроля высоты (АСКВ)

Модель ST-THCEX03A3
Параметры электропитания DC 24 ± 2 В, 3 А
Диапазон ручной регулировки 0-100 мм
Диапазон автоматической регулировки высоты 3-30 мм
Скорость автоматической регулировки высоты 3000 мм/мин
Точность управления ± 0,5 мм
Температура окружающей среды от −10 до +50 °С
Габариты 155×87×71
Масса 1,5 кг

Комплектация

  • Консольная машина термической резки с ЧПУ Valiant 3.0, 1 год гарантии.
  • Автоматическая система контроля высоты.
  • Комплект программного обеспечения FAST CAM.
  • Комплект для работы с газом.
