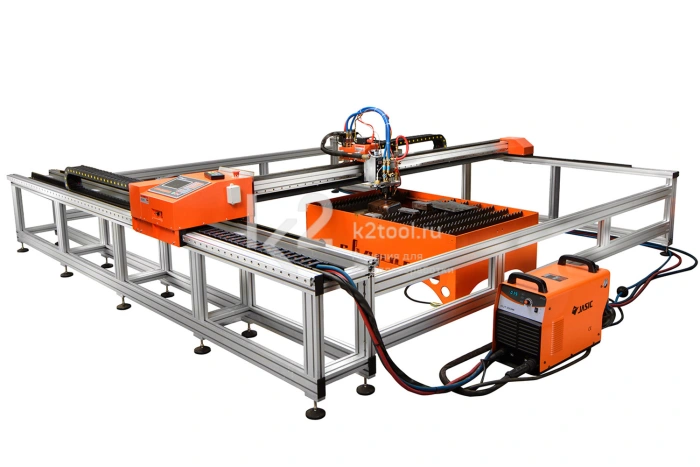

Новейшая установка, предназначенная для воздушно-плазменной и газопламенной резки листового металла толщиной от 1 до 150 мм из низкоуглеродистой и легированной стали, а также цветных металлов и сплавов.
Комплектуется резаком для газовой или плазменной резки. Совместима с источниками питания Сварог CUT 100 (J78) и CUT 160 (J47).
Подготовка карт раскроя для вырезки деталей осуществляется с помощью ПО Fast Cam, входящего в комплект. Также поддерживается возможность открытия чертежей таких САПР, как Autocad, Компас, SolidWorks.
Особенности
- Размер рабочей зоны до 2500×6000 мм.
- Направляющие рельсы поставляются вместе с опорными стойками, что не требует покупки дополнительных подставок под машину ЧПУ.
- Четыре приводных мотора постоянного тока.
- Конструкция в форме портала обеспечивает равномерный рез на всей площади заготовки и позволяет уменьшить занимаемое машиной место по сравнению с консольными аналогами.
- Продольный кабелеукладчик защищает провода, которые перемещаются вместе с блоком ЧПУ при движении машины.
- Точность позиционирования +/- 0,1 мм.
- Возможность ручного наклона плазмотрона под углом позволяет снимать фаски на разрезаемом листе.
- Автоматическая система контроля высоты горелки относительно разрезаемого листа оборудована шаговыми двигателями постоянного тока и выполнена в одном корпусе с контроллером. Максимальный перепад высоты 100 мм.
- Оборудование оснащено защитой от электромагнитных помех, что позволяет его совмещать с аппаратами плазменной резки c высокочастотным поджигом.
- Система ЧПУ позволяет задавать высоту реза на поверхности листа методом контактного поиска.
Панель управления

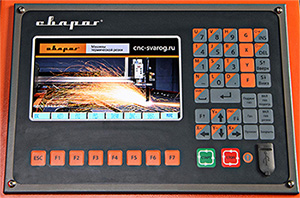

Современная электронная и программная части позволяют производить необходимые корректировки и проектирование изделий с панели управления, оснащенной цветным 7″ LCD дисплеем 800×480 px и клавишами управления. На передней части расположены кнопка включения, предохранитель и тумблер включения ГАЗ/ПЛАЗМА.
Dragon 3.0 оснащен высокоскоростным промышленным процессором ARM 7 и 4 Гб энергонезависимой памяти под пользовательские шаблоны, загружаемые через USB носитель. Контроллер имеет 24 встроенные модели шаблонов, которые позволяют задавать габариты, глубину врезки, угол наклона и количество деталей выбранного шаблона. Функция вывода информации о разрезаемых деталях (длины и траектории реза, габаритов необходимой заготовки, очередности выполняемых операций), а также функция имитации реза для позиционирования и быстрой проверки рабочих размеров листа позволяют добиться необходимого качества реза.
Беспроводной пульт управления
- Дальность действия до 20 м.
- Стабильная работа с высоковольтным поджигом дуги.
- 23 функциональных клавиши.
- 8 клавиш перемещения.
- Привязка пульта к конкретному аппарату.
Технические характеристики
| Напряжение питающей сети | 220 В ± 10% |
| Частота питающей сети | 50 Гц |
| Потребляемая мощность | 200 Вт |
| Дисплей | Цветной, LCD 7", 800×480 px |
| Процессор | Industrial ARM-7 CPU |
| Объем памяти для хранения программ реза | 4 Гб |
| Программное обеспечение резки | Fast CAM |
|
Рабочая зона резки (X×Y) |
2500×3000 (опционально: 3000×2500, 6000×3000, 12000×3500) |
| Скорость перемещения | 0-4000 мм/мин |
| Скорость резки | 0-600 мм/мин (газ), 0-4000 мм/мин (плазма) |
| Точность управления | ± 0,1 мм |
| Контроль высоты резака | По напряжению дуги |
| Защита от высоковольтного поджига дуги | Да* |
| Подключение беспроводного пульта ДУ | Да |
| Толщина разрезаемого металла, газом | 5-150** мм |
| Газ | Кислород |
| Давление кислорода | до 0,7 МПа |
| Горючий газ | Ацетилен, Пропан |
| Давление горючего газа | до 0,1 МПа |
| Толщина разрезаемого металла, плазмой* | 1-40* мм |
| Температура эксплуатации | от 0 до +40 °С |
| Класс защиты | IP 10 |
| Общая масса машины | 196/305 кг |
*При использовании аппаратов воздушно-плазменной резки ТМ «Сварог».
** Рез с края листа.
Комплектация
- Портальная машина термической резки с ЧПУ Сварог Dragon, 1 год гарантии.
- Автоматическая система контроля высоты.
- Комплект программного обеспечения FAST CAM.
- Комплект для работы с газом.
Дополнительное оборудование
- Стол для плазменной резки, проектируется индивидуально.
- Источник плазменной резки ТМ «Сварог» CUT 100 (J78).
- Источник плазменной резки ТМ «Сварог» CUT 160 (J47).
- Стартовый набор расходных материалов для горелки.
- Резак плазменный авт. TECH CSA 141 (12 м).
- Пульт управления машиной с ЧПУ беспроводной.
Автоматическая система контроля высоты
| Модель | ST-THCEX03A3 |
| Параметры электропитания | DC 24 ± 2 В, 3 А |
| Диапазон ручной регулировки | 0-100 мм |
| Диапазон автоматической регулировки высоты | 3-30 мм |
| Скорость автоматической регулировки высоты | 3000 мм/мин |
| Точность управления | ± 0,5 мм |
| Температура окружающей среды | от −10 до +50 °С |
| Габариты | 155×87×71 мм |
| Масса | 1,5 кг |
