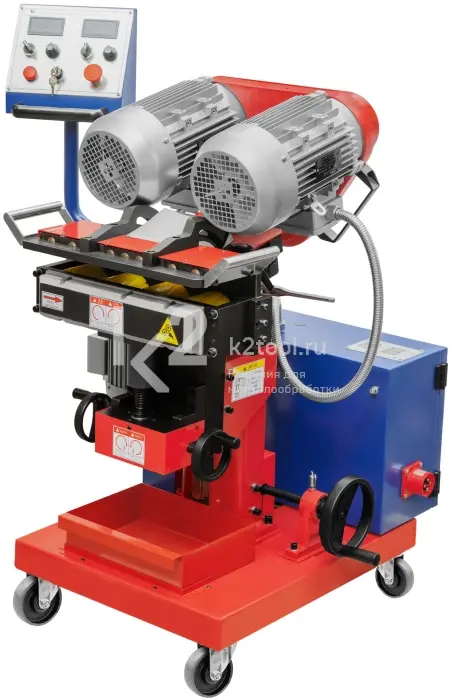

Кромкорез HM-80 с автоматической подачей предназначен для обработки фаски листового металла из нержавеющей, углеродистой стали, меди и алюминиевых сплавов. Станок крепится на заготовку за счет зажимных опорных роликов, расположенных cнизу рабочего узла машины перед фрезой.
Угол фаски 0-60°Ширина фаски до 67 мм
Диаметр снятия фаски от 23 ммОсобенности
- Подходит для снятия фаски толстых металлических листов .
- Оснащен фрезерной головкой с ЧПУ.
- Поверхность после фрезеровки с шероховатостью Ra 3.2~6.3
- Низкий уровень энергопотребления и шума, высокая безопасность.
- Подходит для крупносерийного производства.
- Разделка под V/Y и X/K фаску, торцевание и фрезеровка плоскостей.
Технические характеристики
| Параметры питания | 380 В (50 Гц) |
| Мощность | 4000 Вт |
| Глубина обработки за один проход | 15-20 мм |
| Макс. ширина фаски | 67 мм |
| Мин. ширина заготовки | 200 мм |
| Мощность двигателя | 4800 Вт |
| Мощность подачи | 400 Вт |
| Угол фаски | 0-60° |
| Толщина заготовки | 8-60 мм |
| Макс. скорость обработки | 1500 мм/мин |
| Скорость подачи | 100-700 мм/мин |
| Масса | 245 кг |
Технические данные
| Фаска под углом 40° на стальной заготовке (Q235-A) толщиной 60 мм | |
| Номер прохода | Ширина фаски |
| 1 | 13-16 мм |
| 2 | 23-26 мм |
| 3 | 36-39 мм |
| 4 | 46-49 мм |
| 5 | 57-60 мм |
| 6 | 64-67 мм |

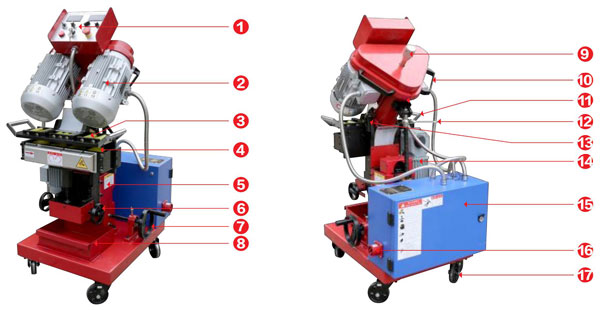

Схема кромкореза
| 1 | Панель управления | 10 | Ручка |
| 2 | Двигатель | 11 | Ручка |
| 3 | Верхние прижимные ролики | 12 | Регулировка угла |
| 4 | Нижние прижимные ролики | 13 | Переключатель блокировки маховика подачи |
| 5 | Опорная стойка | 14 | Двигатель подачи |
| 6 | Маховик фиксации | 15 | Электрошкаф |
| 7 | Маховик подъема | 16 | Сетевая розетка |
| 8 | Контейнер для стружки | 17 | Колеса |
| 9 | Ручка регулировки подачи |
Комплектация
- Кромкорез для снятия фаски.
- Фрезерная головка.
- Набор гаечных ключей для сборки.
- Пластины для снятия фаски (с винтами), 12 шт.
- Кабель YC 30*2,5 мм 450/750 В, 10 м.
- Ящик для инструментов 12 шт.
- Руководство по эксплуатации.
