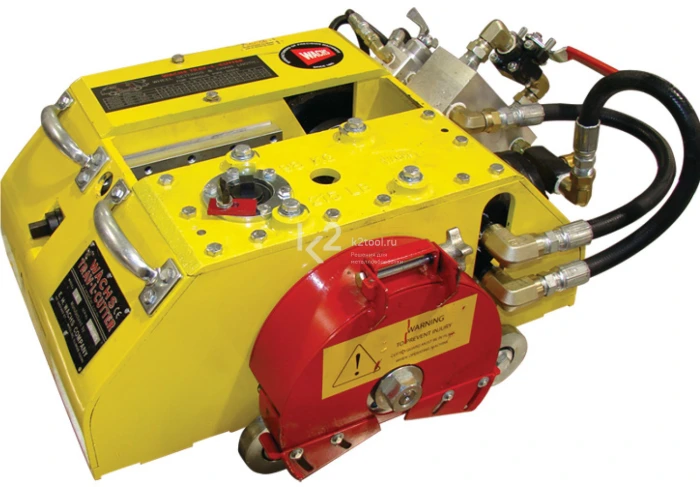

Trav-L-Cutter — это портативный труборез и фаскосниматель, способный одновременно выполнять холодную резку и снятие фаски с труб любой формы, типоразмера и материала диаметром от 152,4 до 1829 мм.
Устанавливается на собственную натяжную цепь и вращается вокруг трубы, обрабатывая кромку или выполняя рез. Обработка труб и резервуаров большого диаметра выполняется при помощи наращивания дополнительных секций цепи. При использовании дополнительной направляющей дорожки и специальных направляющих колес достигается большая точность (0,127 мм) даже в условиях отсутствия видимости и контроля за работой машины. Этот метод резки облегчает удаление секций труб при работе в поле, где необходимо быстро устанавливать новые секции, предварительно вырезанные тем же способом. Доступен с пневматическим и гидравлическим приводом.
Высокопроизводительные фрезы со стандартными углами наклона 30° и 37,5° обеспечивают гладкую обработку поверхности концов труб. Цепная система привода поддерживает непрерывную подачу машины по кругу, компенсируя все неровности поверхности.
Особенности
- Быстрота и точность реза.
- Простота настройки и эксплуатации.
- Компактная, переносная конструкция.
- Работа с трубами ∅153-1829 мм.
- Пневматический или гидравлический привод.
- Одновременная холодная резка и снятие фаски.
- Работа в горизонтальном, вертикальном или любом другом положении.
Технические характеристики
| Привод | Пневматический | Гидравлический |
|---|---|---|
| Диаметр труб | 153-1829 мм | |
| Привод | регулируемый, 2900 Вт (4 л. с.), червячная коробка передач | |
| Скорость реза | 35-55 об/мин | 0-60 об/мин |
| Способ подачи | положительный, нескользящий цепной привод | |
| Требования к воздуху | 2,8 м³/мин | |
| Гидравлические требования | 49,2–56,78 л/мин при 103,42 бар, но не более 137,9 бар | |
| Скорость работы* | до 76,2 мм/мин | |
| Клиренс | 254–309 мм (радиальный), 508 мм (осевой) | |
| Включение-выключение фрезы | ✓ | ✓ |
| Включение-выключение подачи | ✓ | ✓ |
| Блокировка предотвращения подачи при отключенной фрезе | ✓ | ✓ |
| Регулировка управления подачи | ✓ | ✓ |
| Клапаны регулировки потока | ✗ | ✓ |
| Отделка | антикоррозийное порошковое покрытие | |
| Масса машины | 97,6 кг | |
| Масса с упаковкой | 189,6 кг | |
| Габариты | 610×510×280 мм | |
*Трубы с толщиной стенки более 12,7 мм, а также большинство сплавов требуют пониженной скорости подачи.
Применение
Trav-L-Cutter имеет широкий спектр применений: обработка трубопроводов природного газа, сырьевых и топливных трубопроводов, работа в радиоактивной среде, демилитаризация. Он также может быть приспособлен для одновременной резки и проточки труб в один проход. В стандартный комплект поставки входят фрезы Victaulic, которые возможно заменить на любые другие типовые фрезы.
Улучшенные внутренние компоненты такие как:
- увеличенный объем жидкости;
- сверхмощный механизм сцепления;
- привод с улучшенным контролем подачи;
- литые охлаждающие ребра с расширенными масляными камерами с теплоотводящим покрытием;
способствуют более качественной производительности и значительно увеличивают рабочий цикл машины, особенно в экстремальных, высокотемпературных условиях эксплуатации например, в пустыне.
Стандартный комплект поставки
- Сервисный инструмент.
- Соединительные штифты.
- Руководство по эксплуатации.
- Стальной кейс для хранения.
- Реверсивный двигатель подачи.
- Базовое крепление цепи для труб диаметром 153-1219 мм.
- 182 см гибкий шланг без масленки (только пневматический).
